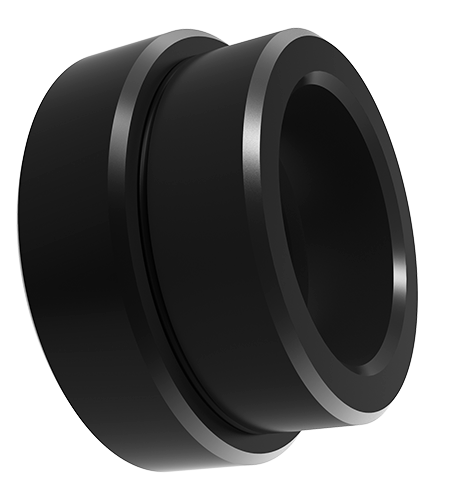

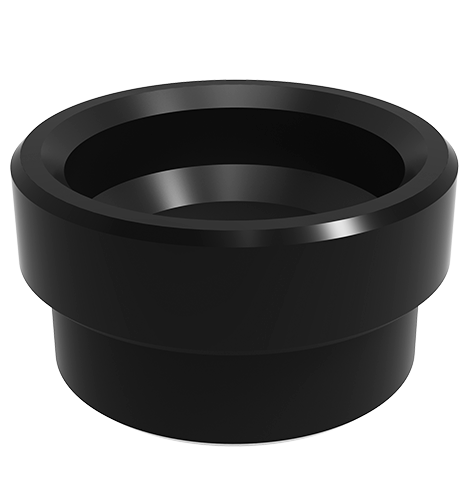

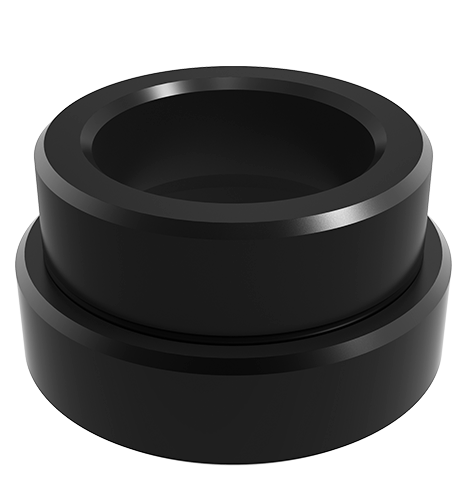

Jeho výška je 12,1 mm a hmotnost je 20 g. Jeho tělo je uhasit a temperované filmové oxid ferosoferric.
Jeho opakující se přesnost polohování ＜ ± 0,013 mm.
Vložte rukáv polohování do přepínače svorky a spolupracujete s míčovým zámkem a akceptačním pouzdrem.
P.S. Opakující přesnost polohování závisí na polohovacím pouzdře. Při použití dvou rukávů na první úrovni, pokud je střed pro středové mezery obou otvorů v rozsahu tolerance ± 0,005 mm, pak se přesnost opakující se polohování může udržet v rozmezí ± 0,013 mm.
Tělo: zhášený a temperovaný film oxidu ferosoferric.
| Číslo dimenze | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Hmotnost (G) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Číslo dimenze | Øm | NA | Tloušťka kompozitní desky H (minimum) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
