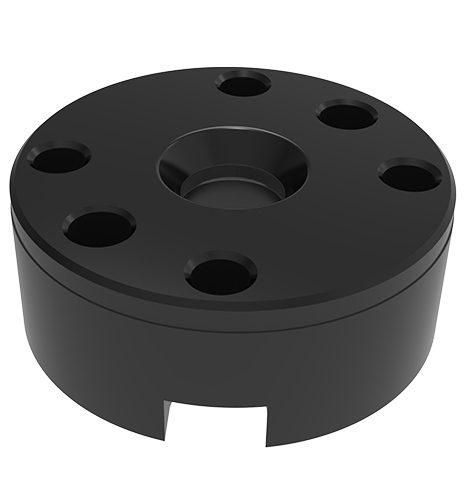

Přímý objímka přijímání sloupce

Detailní výkres

Kontaktujte nás

Parametry produktu

Výkres

Stažení dat

Související příslušenství

Přehled produktu

Jeho tělo je uhasit a temperované filmové oxid ferosoferric.

Může spolupracovat s přímým sloupcem SDQS-5-SP a Ball Lock Protective Smeeve SDQS-5-B.

Vlastnosti produktu

Diagram rozměrů produktu

Číslo dimenze	Typ	A	B	C	D (G6)	E	F	Jacking Gorce (n)	Hmotnost (G)

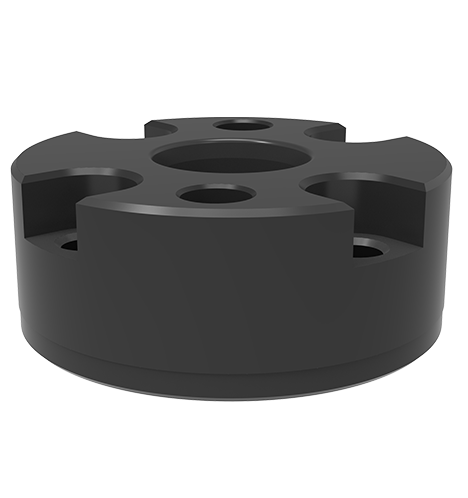

SDQS-5-C	Koncový rukáv	M5*0,8	4.5	30	38	10	15	300	100
SDQS-5-S	Přímý objímka přijímání sloupce	M5*0,8		30	38	10	15	-	101
SDQS-10-C	Koncový rukáv	M6*1		37	45	14	19	450	179
SDQS-10-S	Přímý objímka přijímání sloupce			37	45	14	19	-	184
SDQS-20-C	Koncový rukáv		5.5	45	55	18	24	680	337
SDQS-20-S	Přímý objímka přijímání sloupce		5.5	45	55	18	24	-	341

Číslo dimenze	D1 (H7)	D2	A (± 0,05)	B	C
SDQS-5-C/S.	38	13	15.5	23	M4
SDQS-10-C/S.	45	16	19.5	28	M4
SDQS-20-C/S.	55	20	24.5	24	M5
