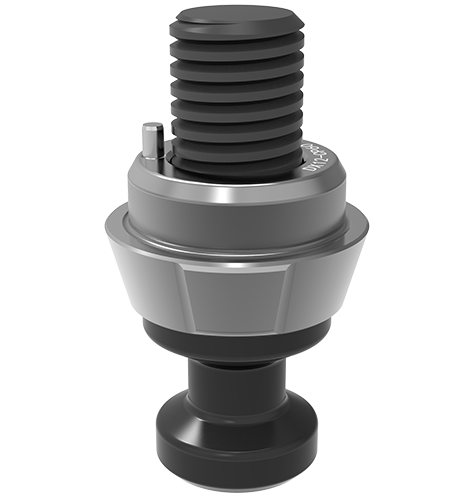

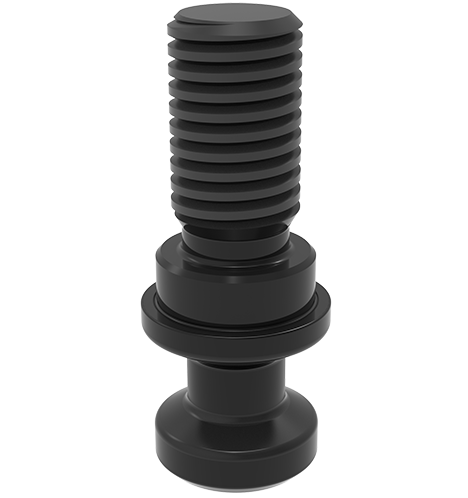

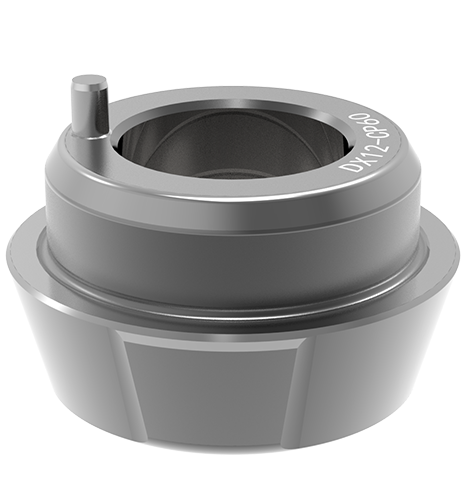

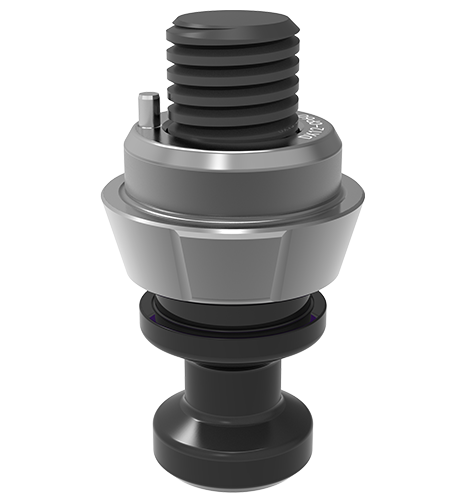

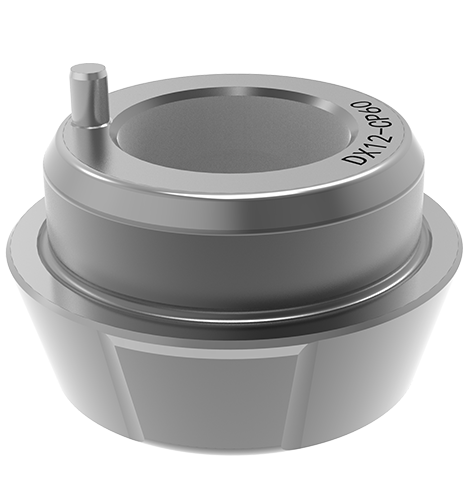

Má kalení ošetření povrchu.
Omezuje pouze stupeň rotační svobody a má směrovou funkci.
Úhel mezi pilotní otvor a lokalizační hranou je 45 °.
Je vhodný pro nulový bodový lokátor manuálního kuželového typu pull-down.
Má kalení ošetření povrchu;
Úhel mezi pilotní otvor a lokalizační hranou je 45 °;
Omezuje pouze stupeň rotační svobody a má směrovou funkci;
Je vhodný pro nulový bodový lokátor manuálního kuželového typu pull-down.

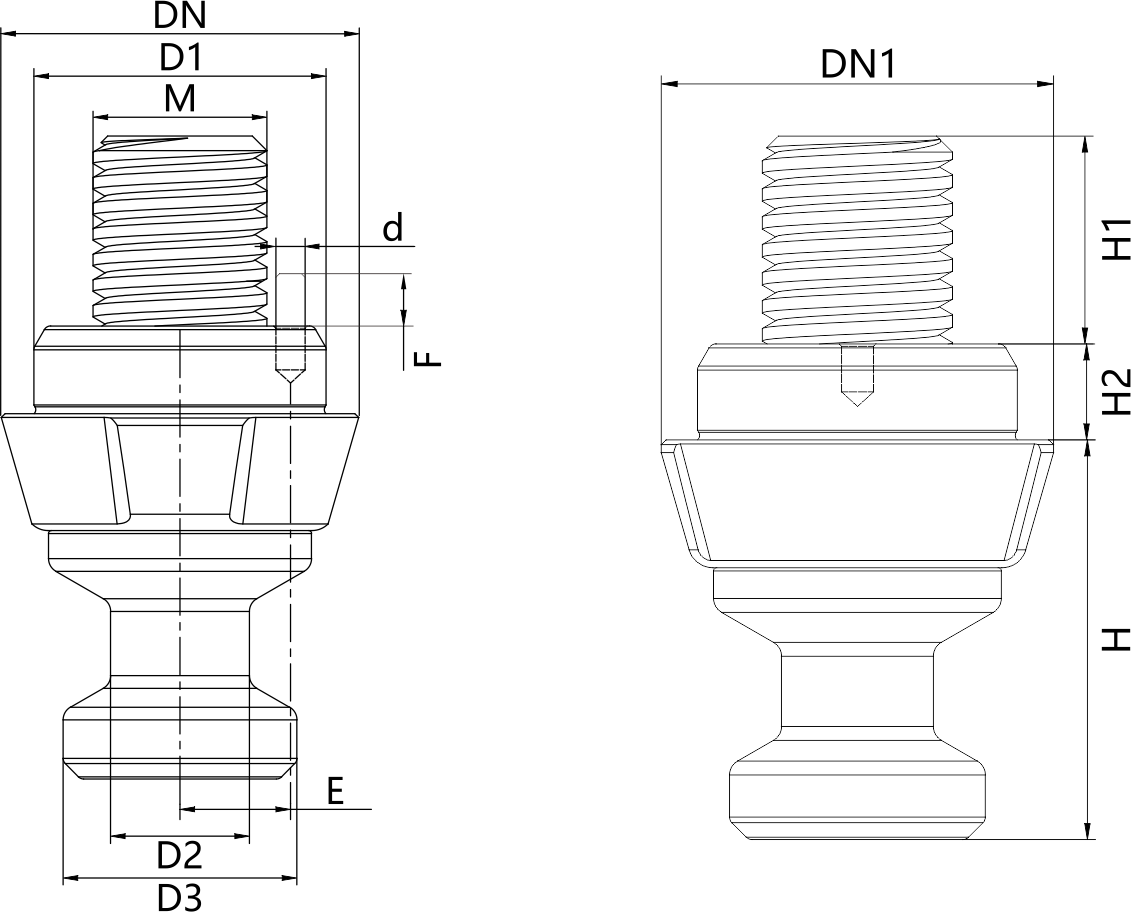

| Číslo dimenze | Ødn | Ødn1 | Ød1 (G6) | Ød2 | Ød3 | E | F | Ød | H | H1 | H2 | M | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DX08-CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| DX12-CP60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| DX16-CP80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
