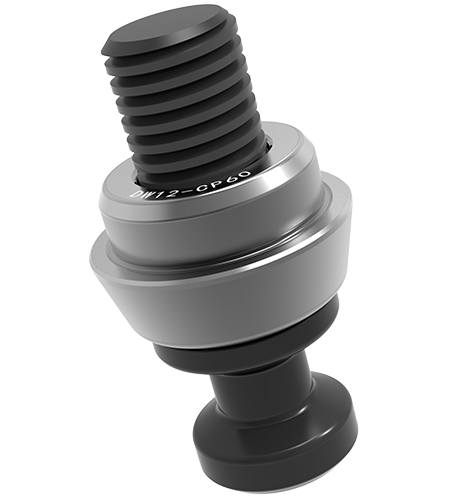

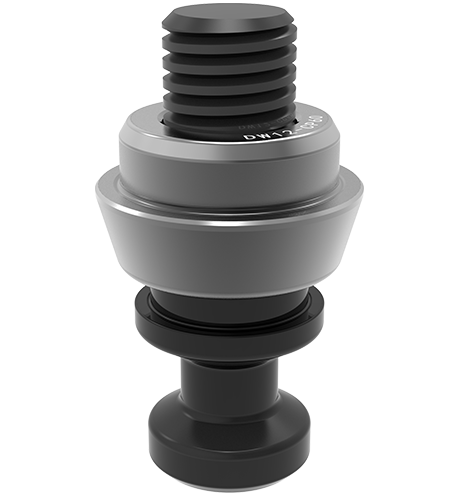

Má kalení ošetření povrchu.
Jeho výška je 33,5 mm a hmotnost je 20 g.
Tento polohovací kolík může omezit stupně svobody směru x a směr y.
Je vhodný pro nulový bodový lokátor manuálního kuželového typu pull-down.
Jeho požadavek na přesnost je vysoký. Má kalení ošetření povrchu;
Je vhodný pro nulový bodový lokátor manuálního kuželového typu pull-down.
Tento polohovací kolík může omezit stupně svobody směru x a směr y;

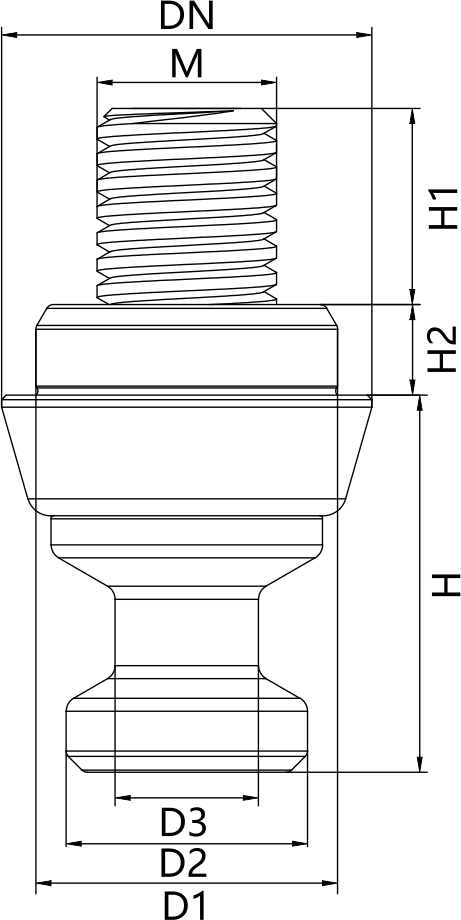

| Číslo dimenze | Ødn | Ød1 (G6) | Ød2 | Ød3 | H | H1 | H2 | M | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
