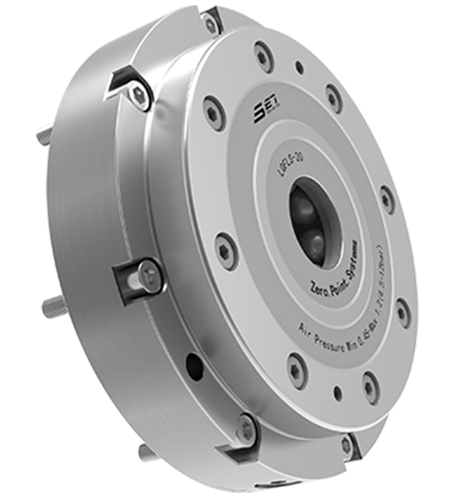

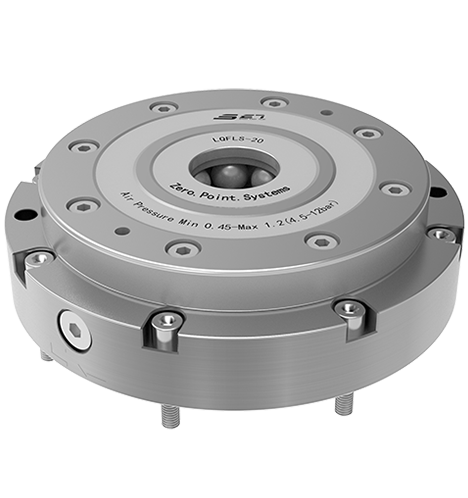

Odemkne se tlakem plynu a mechanicky uzamčen na jaře.
Při odemknutí sacího portu je vyhledávač odemknut a zásobník lze odstranit; Při odemknutí port pro reliéf tlaku je lokátor samosmyšlený a není nutné neustále spojovat zdroj tlaku během používání.
Opakovaná přesnost polohování ≤0,005 mm, upínací síla s jedním polohovačem 17 kN, napínací síla 55KN. Je součástí montáže a snadno se instaluje.
Teplotní rozsah využití je -20 ℃ ~ 80 ℃. Vhodné pro kovová nebo nekovorová řezací pole.
Odemknutí tlaku plynu, jarní mechanický zámek;
Opakovaná přesnost polohování ≤ 0,005 mm;

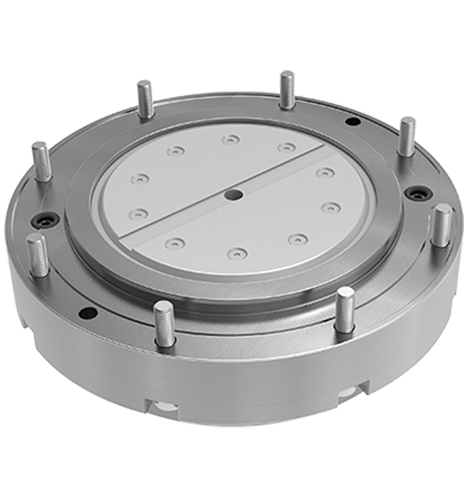

Základní deska používaná během instalace je tenčí a lehčí v tloušťce.
Materiál: tvrzená nerezová ocel;
Je součástí montáže a snadno se instaluje;
| Číslo objednávky | Metoda odemknutí | Upínací síla (KN) | Napínací síla (KN) | Blow Air | Hmotnost (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Tlak plynu | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Tlak plynu | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Tlak plynu | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Tlak plynu | 17 | 55 | √ | 8.8 |

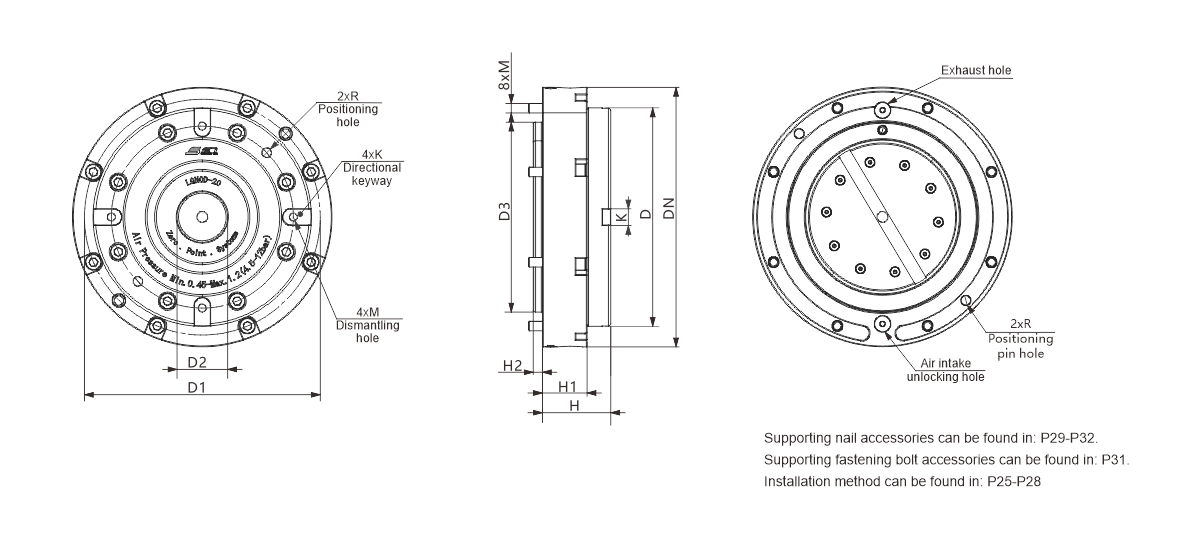

| Číslo objednávky | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | NEBO | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |

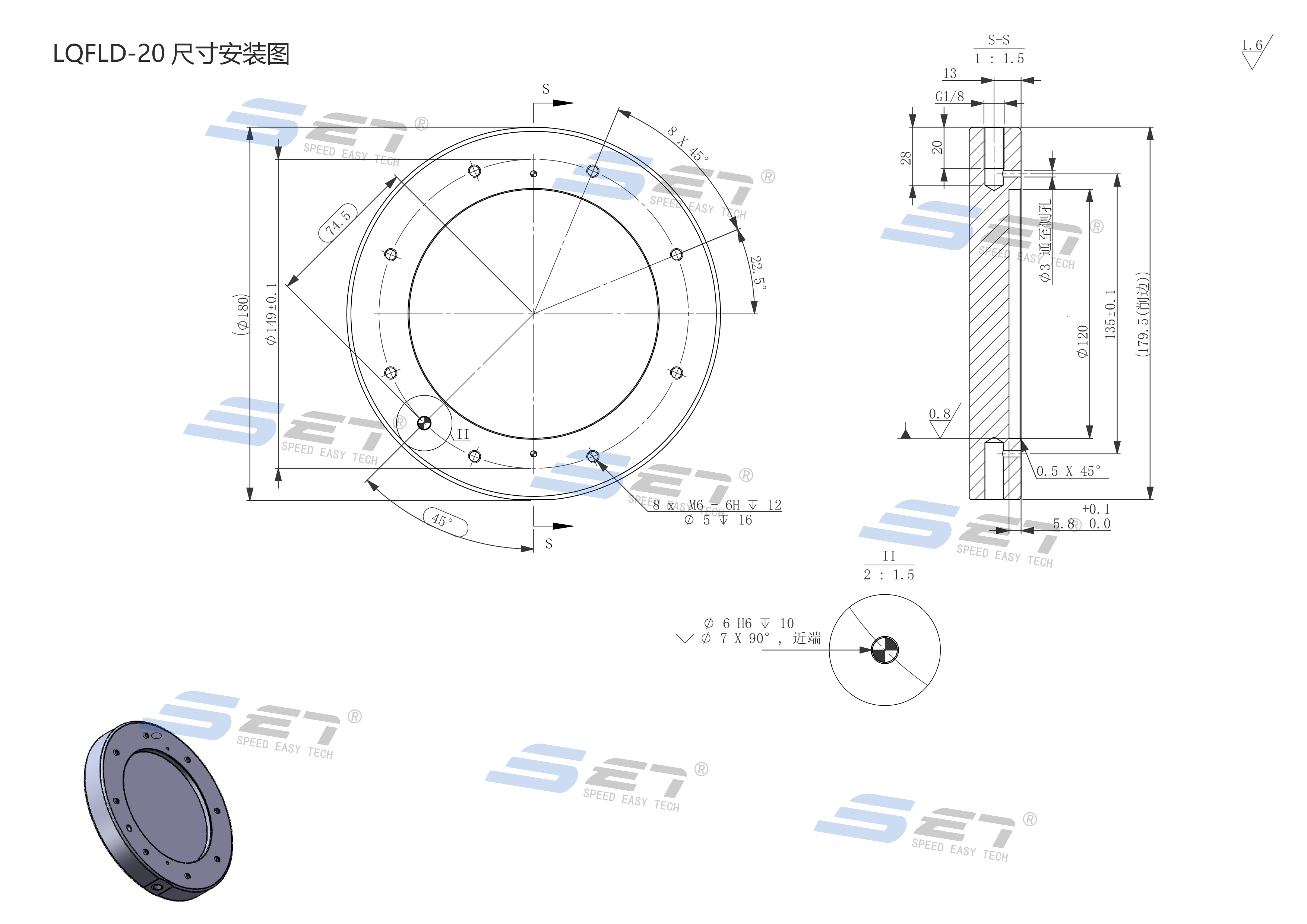

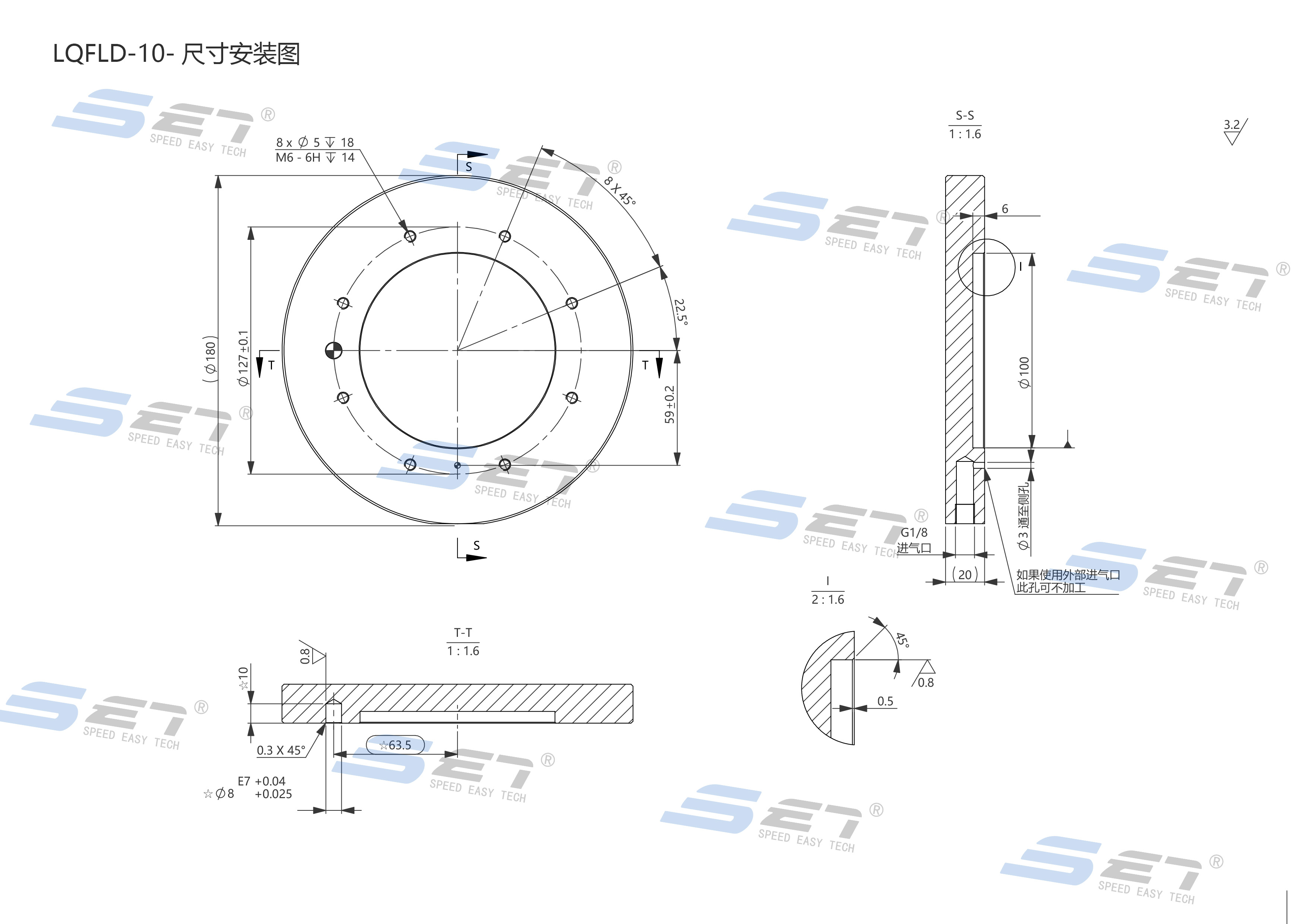

Typ instalace typu příruby
