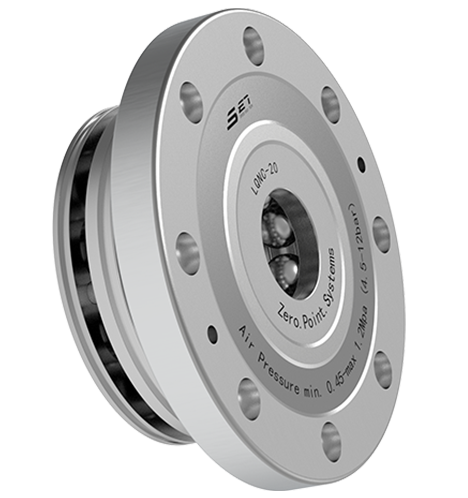

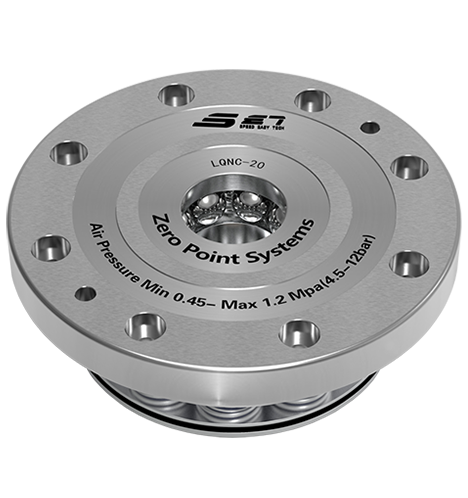

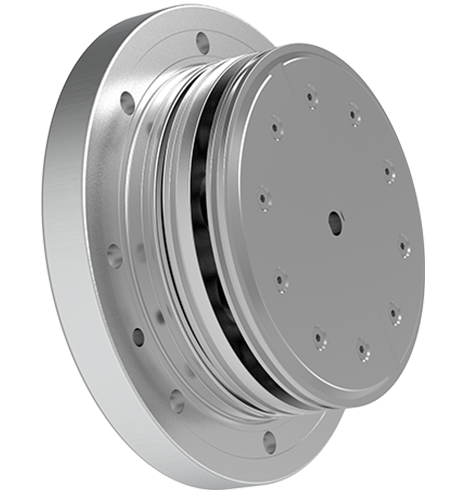

Pneumatický vestavěný typ montáže

  • Upínací síla 17KN
  • Tahací síla 55 kN
  • Opakovaná přesnost polohování <0,005 mm
  • Při použití může být zdroj tlaku odříznut a upínací síla je stabilní
  • Pneumatický vestavěný typ montáže
  • Pneumatický vestavěný typ montáže
  • Pneumatický vestavěný typ montáže

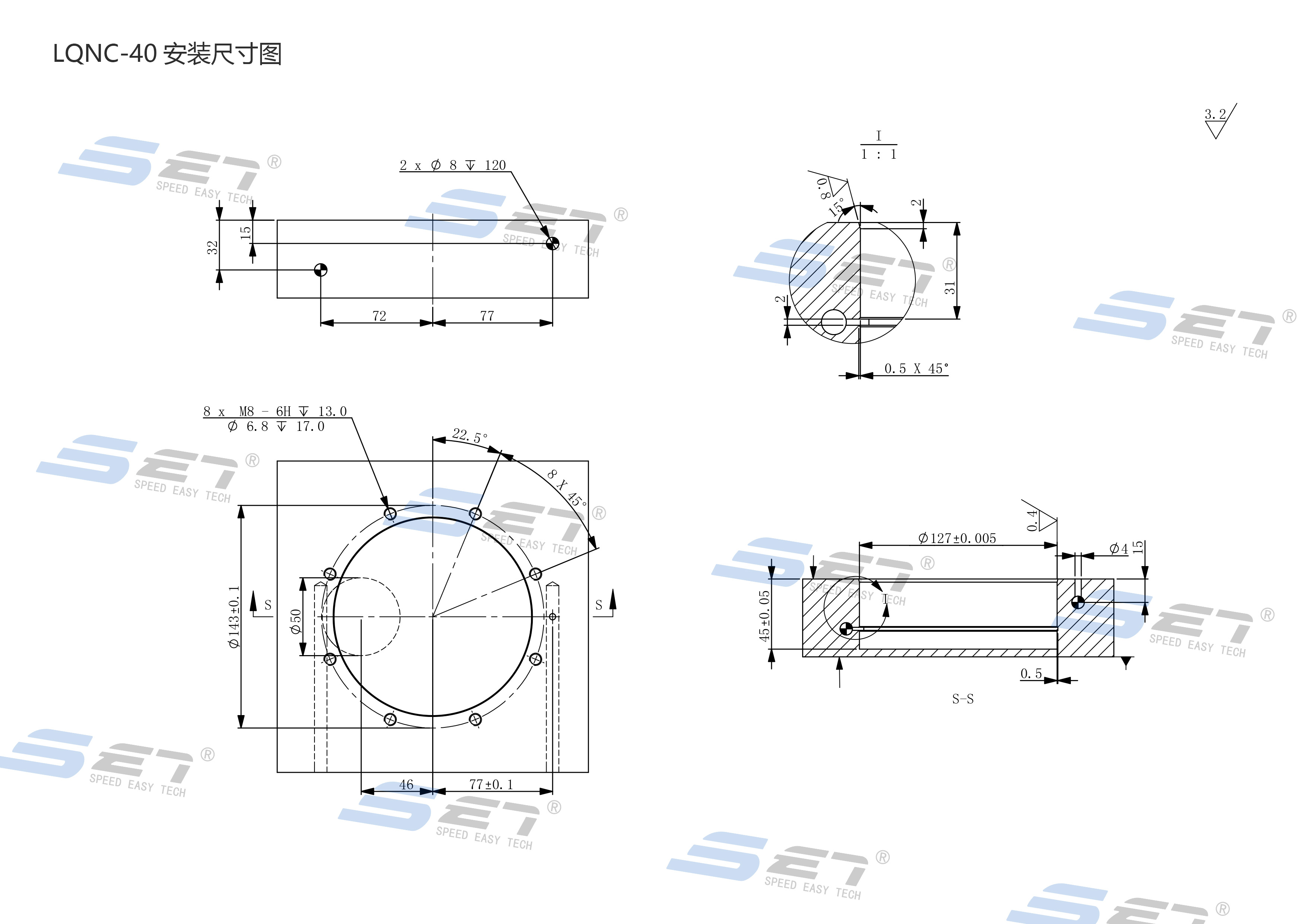

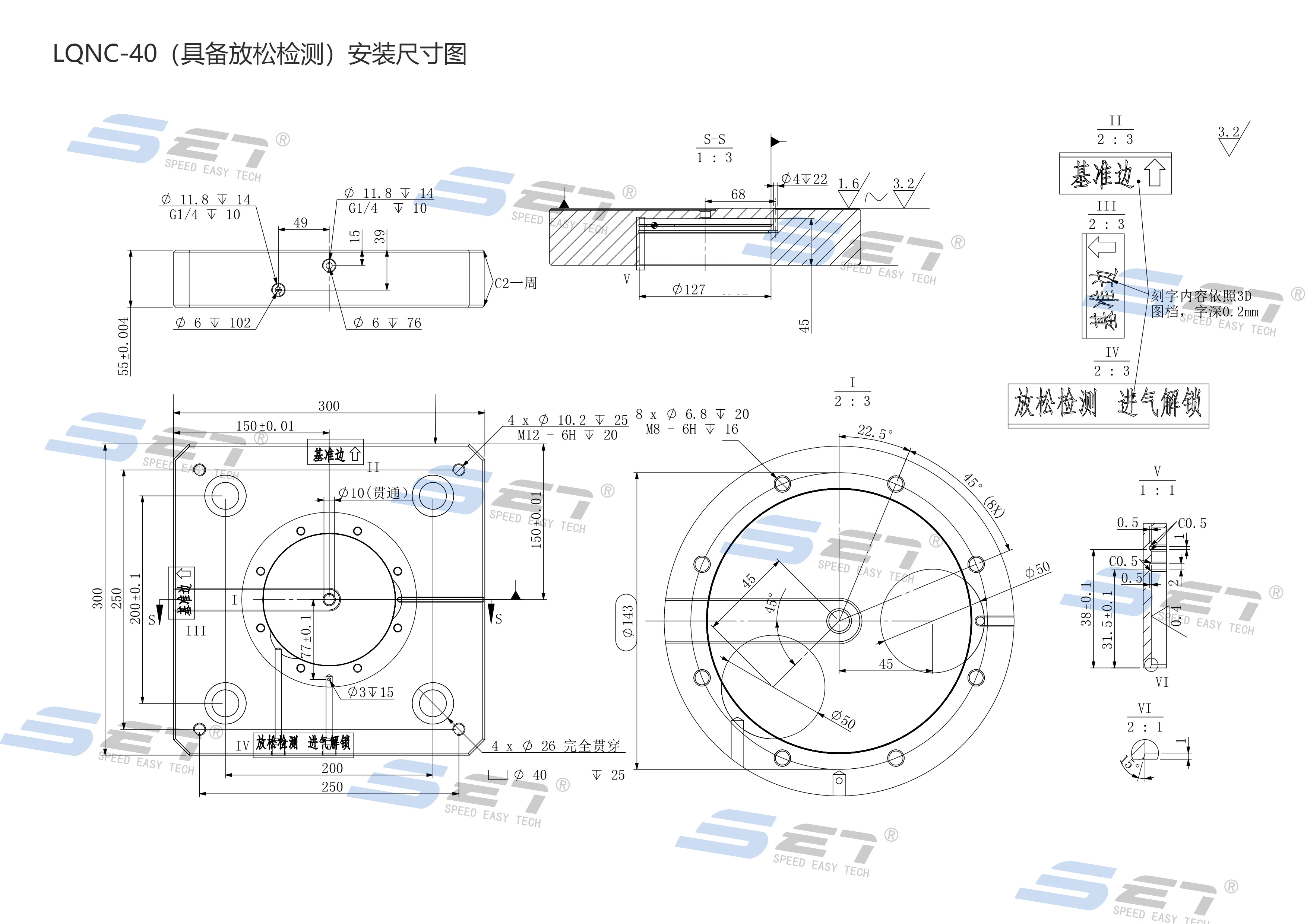

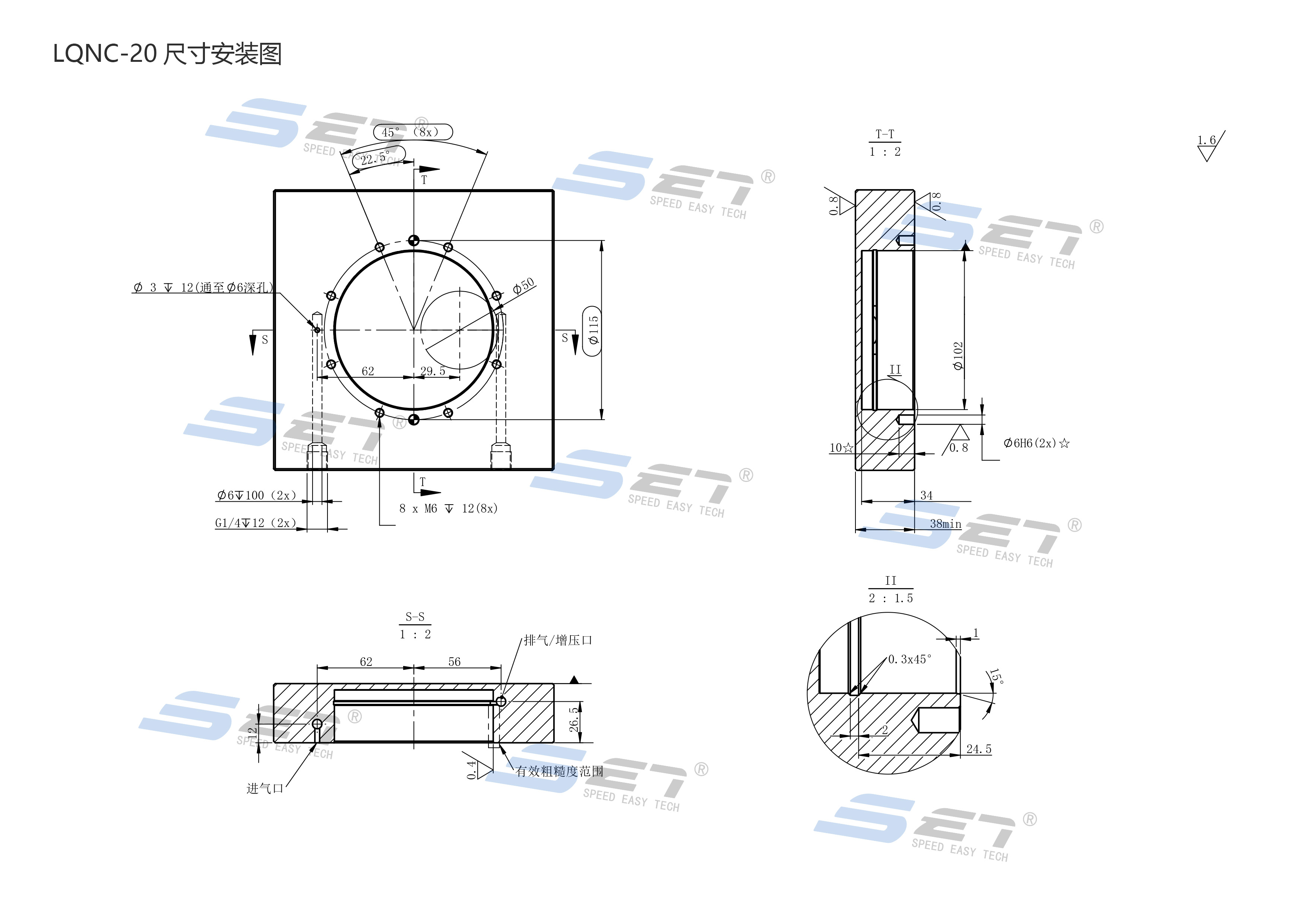

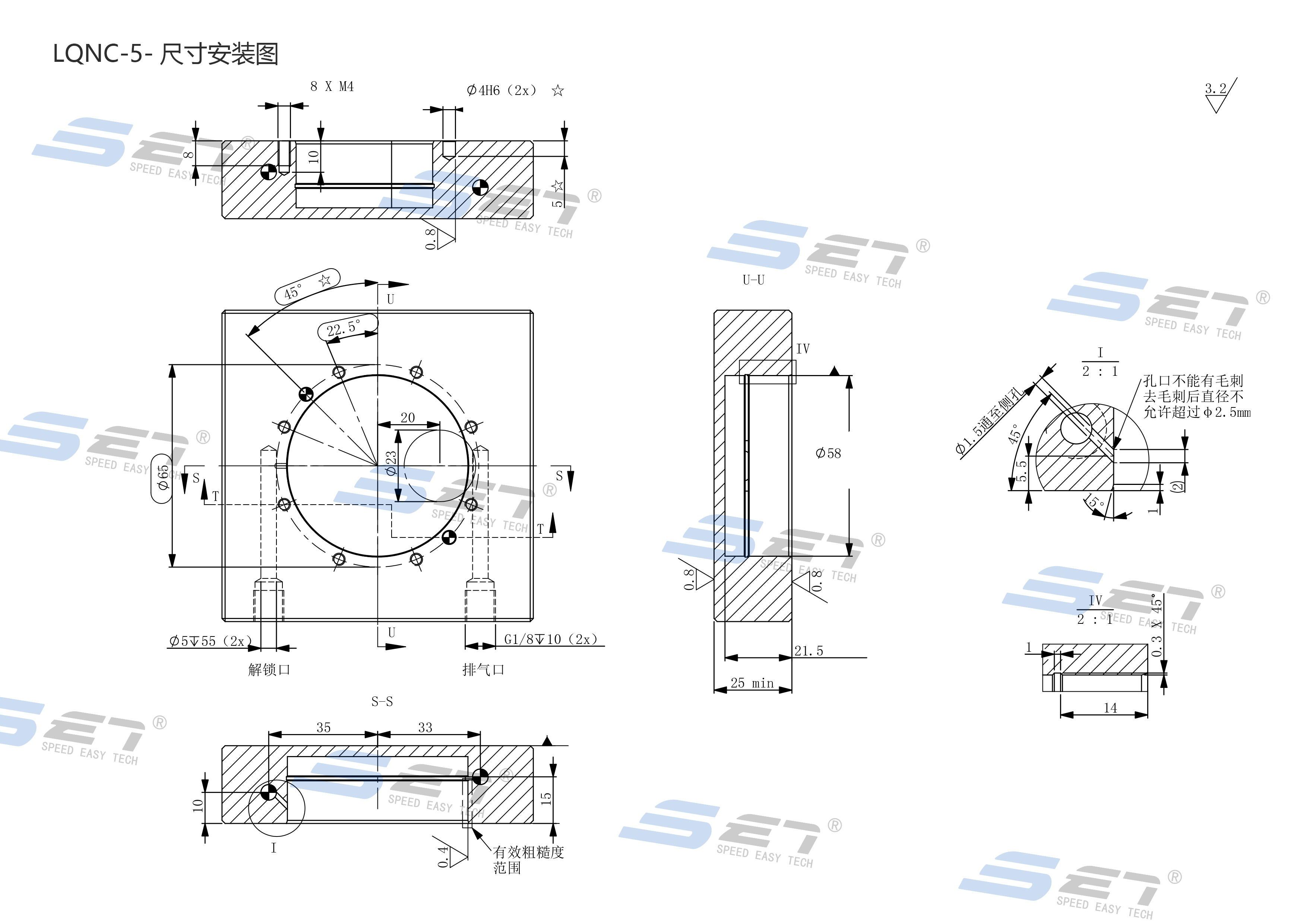

Detailní výkres
  • Pneumatický vestavěný typ montáže
  • Pneumatický vestavěný typ montáže
  • Pneumatický vestavěný typ montáže
Kontaktujte nás
Suzhou Set Industrial Equipment System Co., Ltd. Parametry produktu Suzhou Set Industrial Equipment System Co., Ltd. Výkres Suzhou Set Industrial Equipment System Co., Ltd. Stažení dat Suzhou Set Industrial Equipment System Co., Ltd. Související příslušenství
Přehled produktu

Na pružinové desce je ventilován vnitřní tlakový tlak na vnitřní polohovou polohu se a upínací deska je v otevřeném stavu. Na hřebík může být pohodlně umístěn do upínací desky. Při práci je vzduch odříznut pro zpracování. Proto není třeba se obávat nestability tlaku vzduchu v práci.
Opakovaná přesnost polohování <0,005 mm, upínací síla jednoho polohovače 17 kN, napínací síla 55 kN.
Vhodné pro zpracování průmyslových odvětví, která potřebují zkrátit dobu výměny příslušenství;
Vhodné pro kovové nebo nekovové řezání.

Pneumatický vestavěný typ montáže
Vlastnosti produktu

  • Vhodné pro zpracování průmyslových odvětví, která potřebují zkrátit dobu výměny příslušenství;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Vhodné pro kovové nebo nekovové řezání.

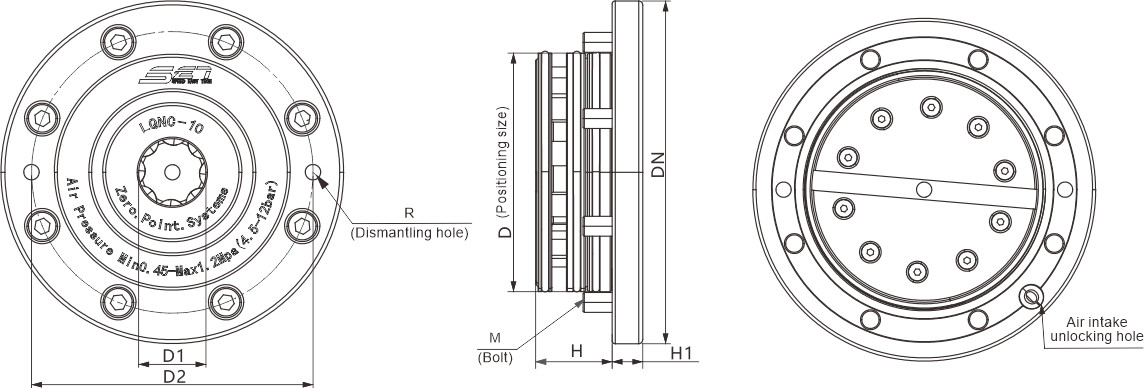

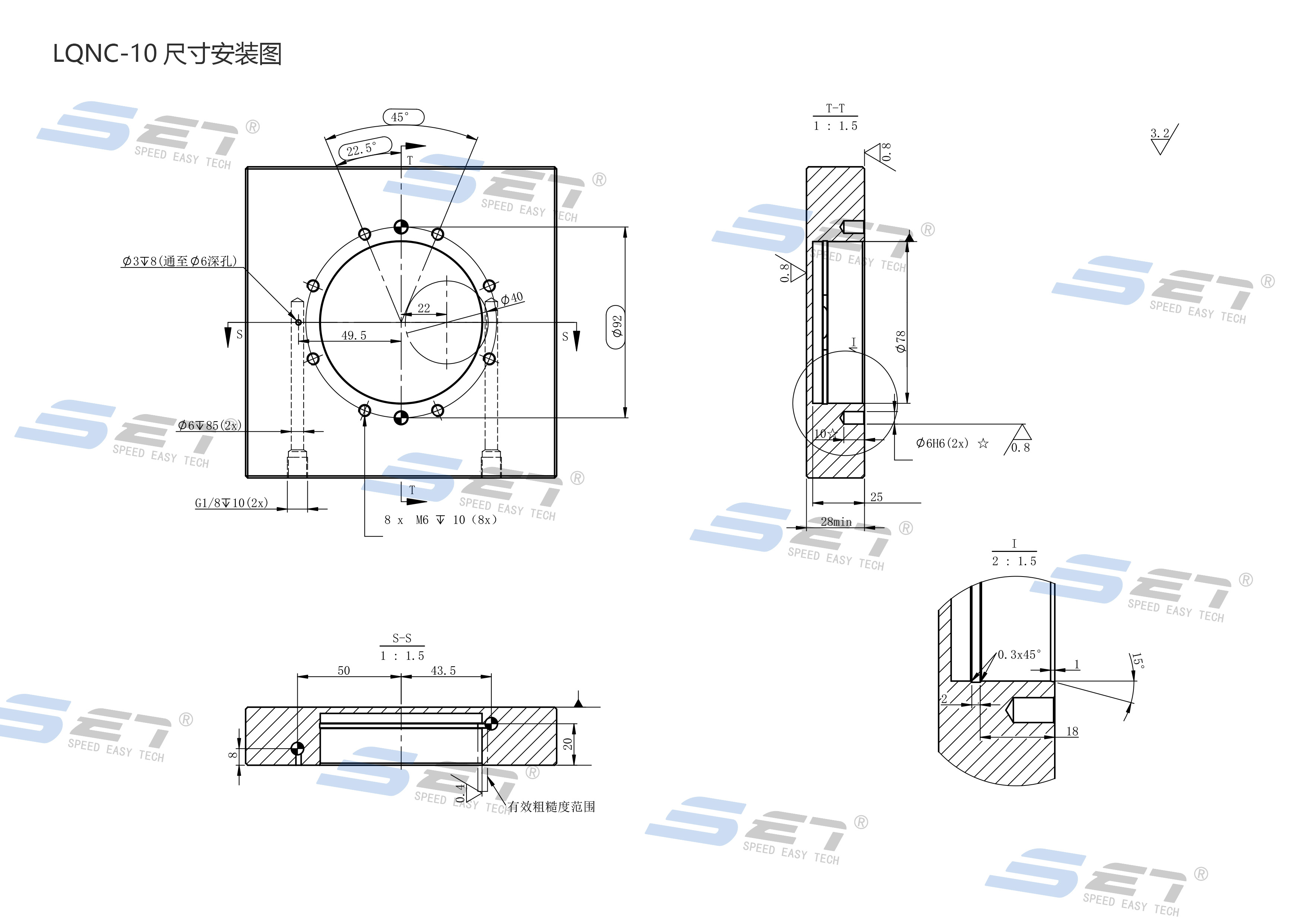

Diagram rozměrů produktu

Číslo objednávky Metoda odemknutí

Upínací síla (KN)

Napínací síla (KN)

Blow Air

Hmotnost (kg)

LQNC-5

Atmosférický tlak

5

13

√

0.5

LQNC-10

Atmosférický tlak

10

25

√

1.4

LQNC-20

Atmosférický tlak

17

55

√

2.6

LQNC-40

Atmosférický tlak

40

105

√

4.2

Číslo objednávky

Ødn

Ød

(H6)

Ød1

Ød2

H

H

(± 0,005)

M

R

LQNC-5

78

58

18

65

21.5

8.5

8xm4

2xm4

LQNC-10

112

78

22

92

25

10

8xm6

2xm6

LQNC-20

138

102

32

115

34

15

8xm6

2xm6

LQNC-40

172

127

40

143

45

18

8xm8

2xm8

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Pneumatický vestavěný typ montáže

  1. Na pružinové desce je ventilován vnitřní tlakový tlak na vnitřní polohovou polohu se a upínací deska je v otevřeném stavu.
  2. Na hřebík může být pohodlně umístěn do upínací desky. Při práci je vzduch odříznut pro zpracování. Proto není třeba se obávat nestability tlaku vzduchu v práci.
  3. Opakovaná přesnost polohování <0,005 mm, upínací síla jednoho polohovače 17 kN, napínací síla 55 kN.
  4. Vhodné pro zpracování průmyslových odvětví, která potřebují zkrátit dobu výměny příslušenství.
  5. Vhodné pro kovové nebo nekovové řezání.
