Vestavěný typ montáže na vlákno

  • Upínací síla 1,25 kN
  • Napínací síla 5KN
  • Opakovaná přesnost polohování <0,005 mm
  • Průměr 45 mm, celková tloušťka 20 mm, hmotnost 0,15 kg
  • Vestavěný typ montáže na vlákno
  • Vestavěný typ montáže na vlákno
  • Vestavěný typ montáže na vlákno

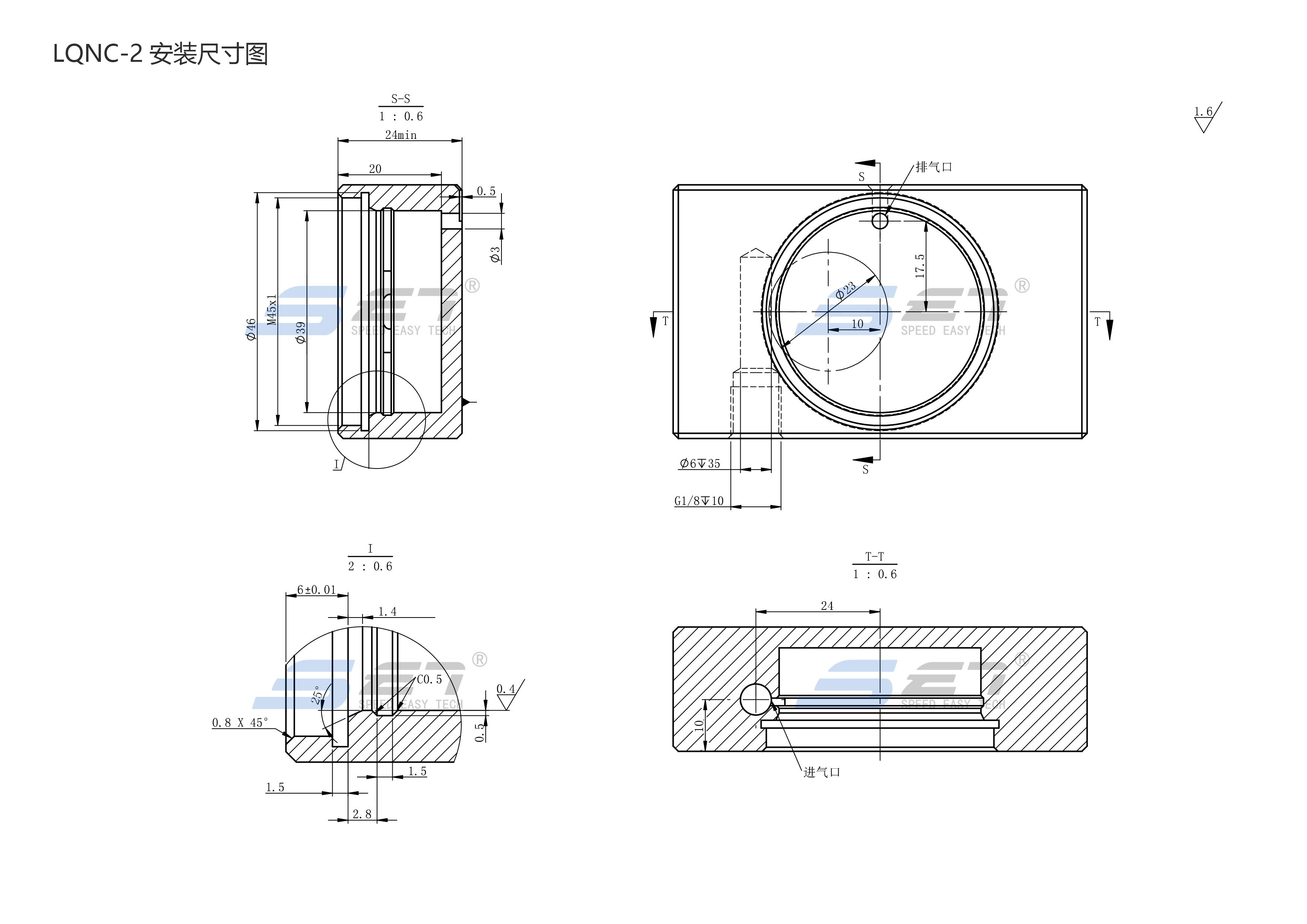

Detailní výkres
  • Vestavěný typ montáže na vlákno
  • Vestavěný typ montáže na vlákno
  • Vestavěný typ montáže na vlákno
Kontaktujte nás
Suzhou Set Industrial Equipment System Co., Ltd. Parametry produktu Suzhou Set Industrial Equipment System Co., Ltd. Výkres Suzhou Set Industrial Equipment System Co., Ltd. Stažení dat Suzhou Set Industrial Equipment System Co., Ltd. Související příslušenství
Přehled produktu

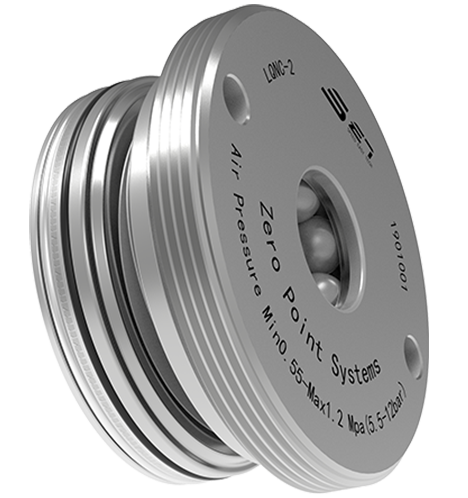

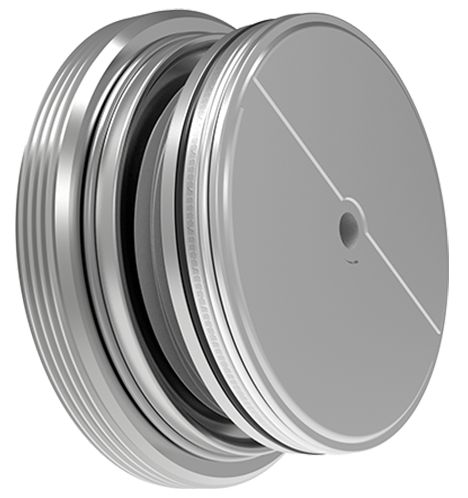

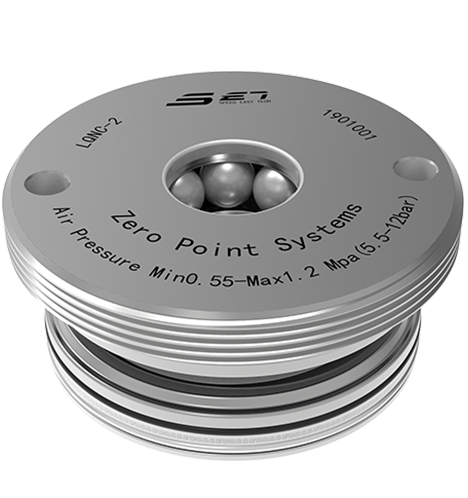

Vestavěný vlákno Montážní průměr polohovače nulové polohovače 45 mm, celková tloušťka 20 mm, hmotnost 0,15 kg, je tlakový typ montáže malého nulového polohovače, odemknutým tlakem vzduchu, pružinové mechanické zamykání.
Opakovaná přesnost polohování <0,005 mm, upínací síla s jedním polohovačem 1,25 kN, napínací síla 5KN.
Na rozdíl od tradičního vestavěného instalačního režimu je instalační režim tohoto polohovače nainstalován rotací šroubu, což je vhodnější pro malé a lehké pracovní podmínky rychlé změny nástrojů.

Vestavěný typ montáže na vlákno
Vlastnosti produktu

  • Vhodné pro manipulaci, automatizační průmysl;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Vhodné pro nekovové řezací pole.

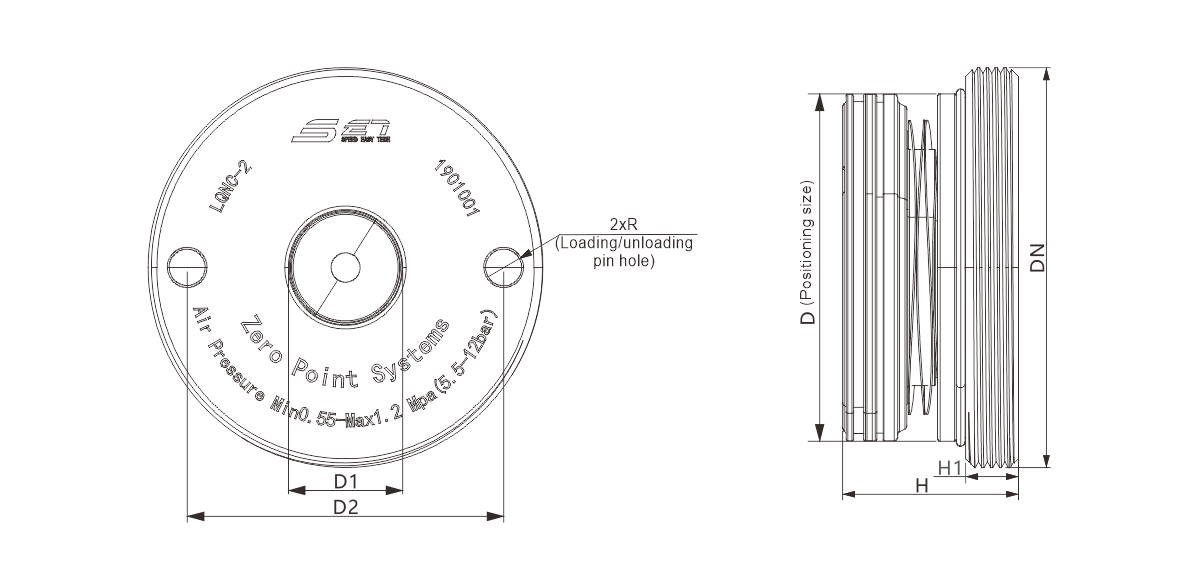

Diagram rozměrů produktu

Číslo objednávky Metoda odemknutí

Upínací síla (KN)

Napínací síla (KN)

Blow Air

Hmotnost (kg)

LQNC-2

Atmosférický tlak

1.25

5

√

0.15

Číslo objednávky

Dn

Ød

(H6)

Ød1

D2

H

H1

(± 0,005)

Ødr

LQNC-2

M45X1 39

13

36

20

6

4.1

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Vestavěný typ montáže na vlákno

  1. Vestavěný vlákno Montážní průměr polohovače nulové polohovače 45 mm, celková tloušťka 20 mm, hmotnost 0,15 kg, je tlakový typ montáže malého nulového polohovače, odemknutým tlakem vzduchu, pružinové mechanické zamykání.
  2. Opakovaná přesnost polohování <0,005 mm, upínací síla s jedním polohovačem 1,25 kN, napínací síla 5KN.
  3. Na rozdíl od tradičního vestavěného instalačního režimu je instalační režim tohoto polohovače nainstalován rotací šroubu, což je vhodnější pro malé a lehké pracovní podmínky rychlé změny nástrojů.
