SET Upínací systém nulového bodu | Kompletní řešení pro integraci přesných forem pro rychlou výměnu a automatizaci

Úvod

Výroba forem pro automobilové formy na pneumatiky, formy na lisování karoserií, skleněné formy a formy na vstřikování plastů vyžaduje přísné standardy pro přesnost opakovaného polohování, účinnost výměny přípravků, výkon vícestranného obrábění a kompatibilitu automatizované výroby. Tradiční procesy upínání forem spoléhají na opakované korekce a ruční ověřování, což má za následek dlouhou pomocnou dobu a nestabilní konzistenci obrábění.
Upínací systém SET s nulovým bodem využívá standardizovanou jednokontaktní polohovací a uzamykací strukturu, čímž efektivně optimalizuje neefektivní konvenční upínací pracovní postupy. Poskytuje kompletní modulární řešení upínání pro výrobce forem, aby bylo dosaženo vysoce přesného, ​​vysoce účinného obrábění a progresivní inteligentní modernizace výrobní linky.

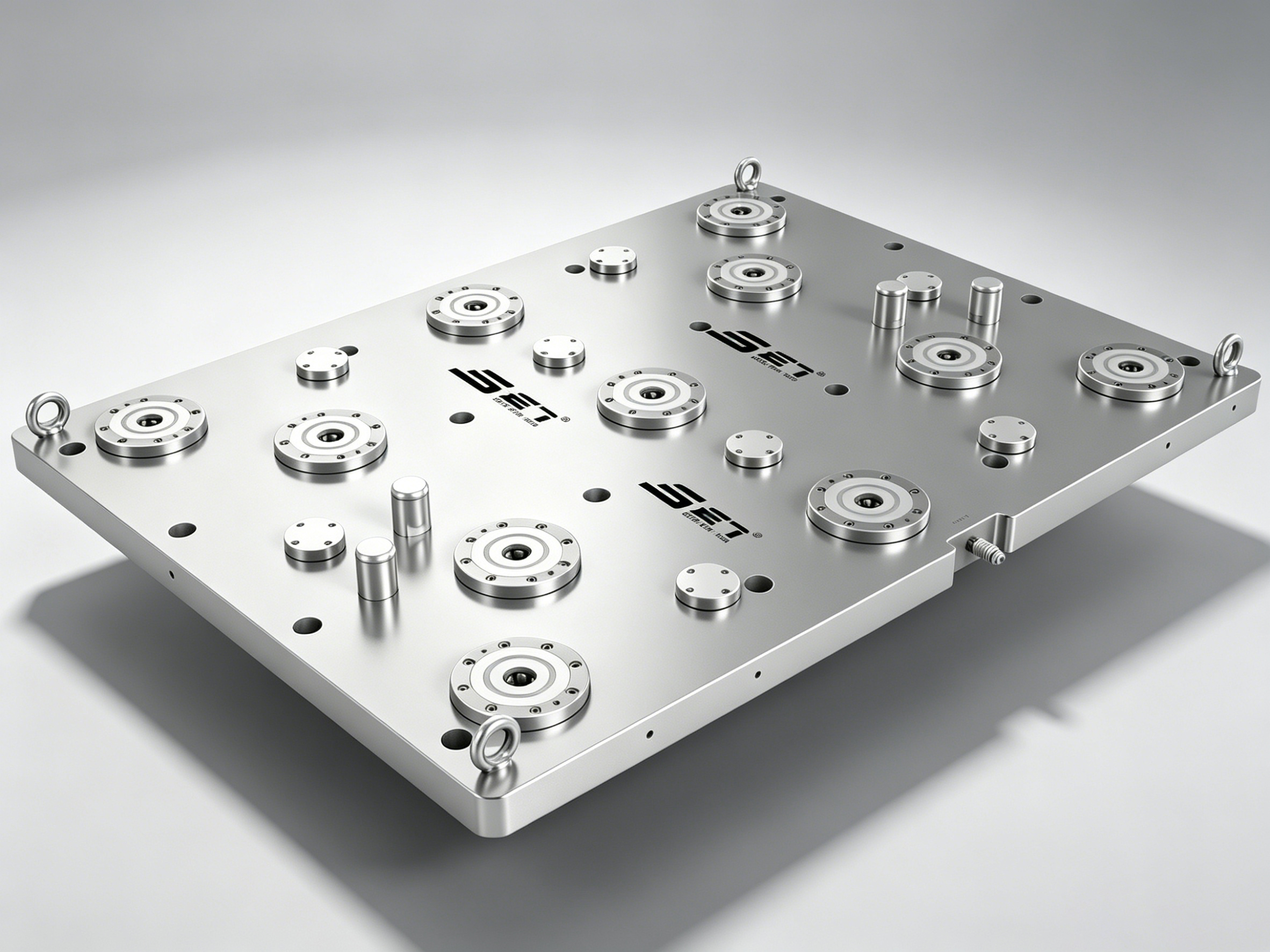

zero point clamping system

1. SET Zero Point System: Fast Mold Changeover & Interference-Free Five-Sided Machining in One Setup

Opakované upínání a překlápění obrobku při tradičním zpracování forem snadno způsobí nahromaděné chyby polohování a prodloužené cykly nastavení. Lokátor nulových bodů SET umožňuje srovnávací polohování obrobků forem a obráběcích palet přímo na stolech obráběcích strojů. Systém je vybaven pneumatickou samosvornou strukturou a automaticky se mechanicky zablokuje, když se tlak vzduchu přeruší, a rychle se uvolní s nafouknutím vzduchem, čímž dokončí výměnu celé palety během 3 sekund.
Pokud jde o přesnost obrábění, systém udržuje stabilní přesnost opakovaného polohování v rozmezí 0,003 mm. Obrobky po demontáži a opětovné instalaci nevyžadují přebroušení nebo rekalibraci, což zajišťuje rozměrovou kontinuitu a konzistentní toleranční výkon při frézování, vrtání a broušení. Optimalizovaný konstrukční design zabraňuje rušení bočních stěn během řezání, což umožňuje složitým zakřiveným povrchům a komponentům forem s více dutinami dokončit pětistranné obrábění v jediném nastavení. Tato metoda efektivně zkracuje celkové výrobní cykly forem a zvyšuje efektivní dobu řezání obráběcím strojem.

2. Specializované řešení upínání pro obrábění forem pro lisování pneumatik a karoserií automobilů

Integrovaná kombinace upínacích jednotek SET s nulovým bodem, polohovacích svorníků a offline přednastavených platforem tvoří specializované řešení upínacích přípravků pro výrobu forem pro automobily. Je široce použitelný pro automobilové formy na pneumatiky a formy pro lisování karoserií, přičemž podporuje rozšířené scénáře upínání včetně svařovacích přípravků karoserie v bílé barvě, nástrojů pro automobilová sedadla a aplikací rychlého upínání napájecích baterií.

2.1 Obrábění forem pro automobily

Lokalizátory nulových bodů SET, které jsou sladěny s profesionálními polohovacími svorníky, poskytují vysoce pevné upínání pro polotovary forem a polotovary. Systém poskytuje stabilní výkon během celého procesu frézování, vrtání a broušení. Jednotná měřítka polohování a vyvážená zajišťovací síla zabraňují posunutí a strukturální deformaci během obrábění velkých forem na pneumatiky a zajišťují konzistentní kvalitu zpracování.

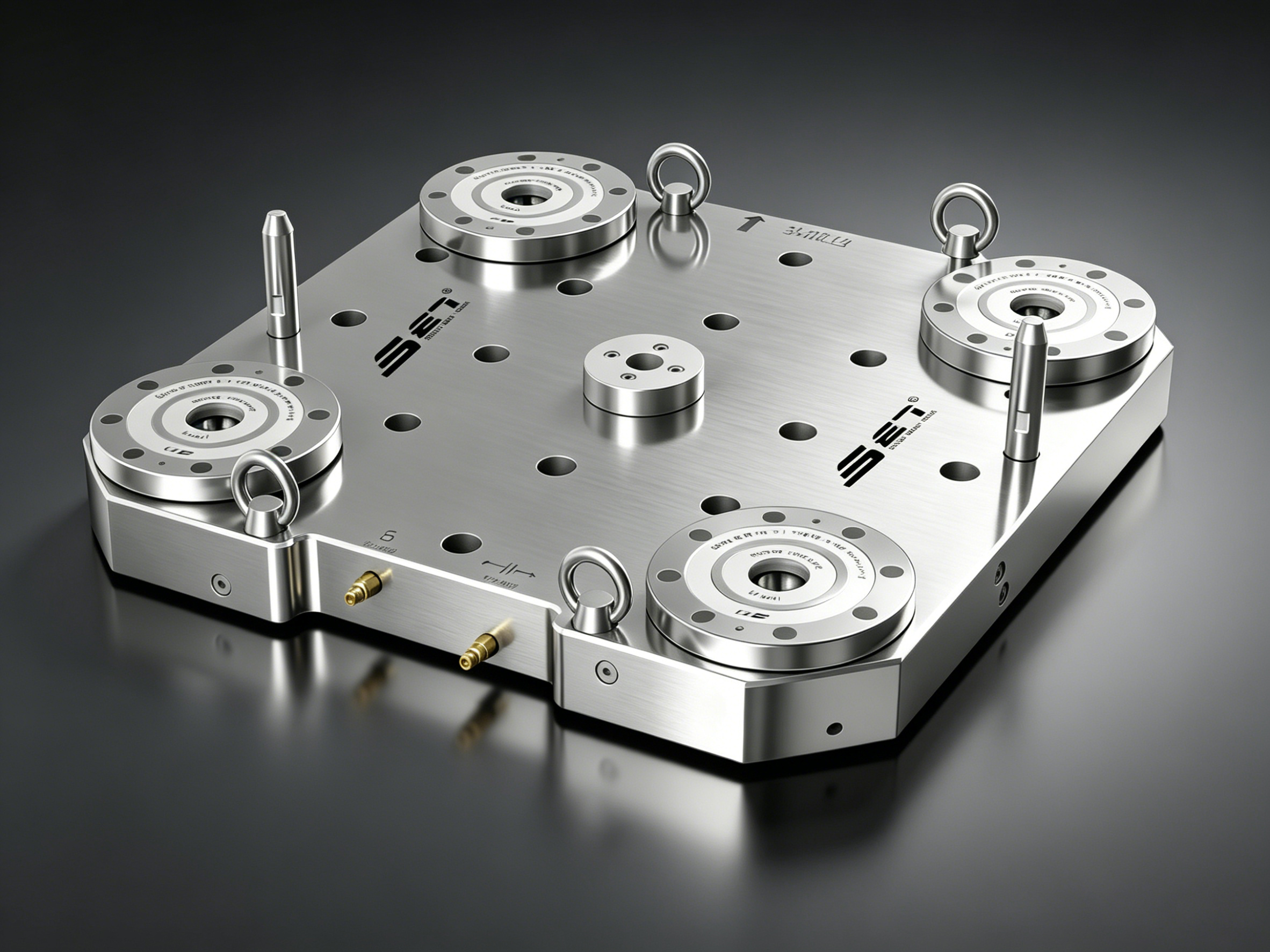

zero point clamping system

2.2 Obrábění forem pro lisování karoserií automobilů

Ve spolupráci s offline přednastavenými platformami SET lze veškeré postupy vyrovnávání forem, předinstalaci upínacích přípravků a ověřování rozměrů provádět mimo obráběcí stroj. Offline předkalibrace eliminuje dlouhou dobu nečinnosti stroje při výměně přípravku. Po externím nastavení lze integrovanou paletu a obrobek přímo přenést na stroj, což výrazně zkrátí dobu bez řezání a zlepší celkovou efektivitu zařízení (OEE) v dílnách na výrobu forem.

3. Kompletní řada flexibilních polohovacích produktů: Základní hardware pro integraci linky automatizace forem

Kompletní řada upínacích zařízení SET s nulovým bodem byla široce přijata integrátory systémů průmyslové automatizace a nasazena na více inteligentních výrobních linkách pro obrábění forem. Slouží jako základní základní hardware pro podporu automatizovaného nakládání a vykládání, stejně jako flexibilní dávkovou výrobu pro moderní továrny na formy.

3.1 Kompatibilita s bezproblémovou automatizací

Kombinace lokátorů nulových bodů SET a spojek palet funguje jako hlavní modul pro rychlou výměnu pro automatizovanou výměnu palet. Konstrukce je plně kompatibilní s průmyslovými roboty a manipulačním zařízením AGV, podporuje bezobslužný celý procesní provoz včetně automatické přepravy obrobků, přesného upínání a vykládání hotového produktu s minimálními ručními zásahy.

3.2 Flexibilní upínání pro nepravidelné polotovary forem

Výsuvné upínací jednotky SET, plovoucí polohovací lokátory a samostředící polohovací struktury se přizpůsobí nepravidelným profilům polotovarů a obrobkům s výškovými rozdíly. Vícebodová plovoucí podpěra rozptyluje upínací napětí, aby se zabránilo deformaci obrobku během ustavování, vyvažuje univerzální přizpůsobivost a dlouhodobou tuhost upínání pro různé specifikace forem.

3.3 Trvanlivá stabilita v náročných dílenských prostředích

Dílny na zpracování forem běžně čelí náročným provozním podmínkám, včetně vysokých teplot nad 80 °C, silného rozstřikování řezné kapaliny a neustálého hromadění kovových třísek. Lokátory nulových bodů SET jsou vybaveny spodními konstrukcemi pro automatické odstraňování třísek vzduchem. Systém automaticky čistí polohovací referenční povrchy během intervalů obrábění, aby se eliminovaly zbytkové nečistoty a nečistoty. Konstrukce udržuje stabilní přesnost polohování během dlouhodobého cyklického provozu a snižuje frekvenci běžné údržby zařízení.

Závěr

Přesnost a flexibilita výroby jsou klíčovými ukazateli konkurenceschopnosti v moderní výrobě forem. Upínací systém SET s nulovým bodem optimalizuje tradiční omezení zpracování forem prostřednictvím rychlé 3sekundové výměny palet, stabilního opakovaného polohování 0,003 mm, možnosti pětistranného obrábění s jedním nastavením a silné přizpůsobivosti prostředí.
Modulární řešení upínání obrobků s nulovým bodem, vhodné pro výrobu forem v plné kategorii a automatizovanou modernizaci linek, pomáhá podnikům stabilizovat kvalitu obrábění, zkrátit výrobní cykly, zlepšit využití zařízení a realizovat standardizované, flexibilní a inteligentní upgrady výroby forem.
Výrobci s požadavky na modernizaci upínání forem mohou konzultovat s technickým týmem SET přizpůsobené konfigurace systému nulového bodu založené na skutečných specifikacích obrobku, obráběcích procesech a požadavcích na plánování automatizace.
