Jak polohovací a vyrovnávací příslušenství definuje přesnost CNC obrábění?

Úvod: Skryté náklady nesouososti

Při CNC obrábění se rozdíl mezi vysoce hodnotným přesným komponentem a zmetkovým dílem časdo zmenšuje na zlomek milimetru. Zatímco vřetena, řezné nástroje a řídicí systémy dostávají lví díl pozornosti, neopěvovanými hrdiny konzistentní přesnosti jsou polohovací a seřizovací doplňky. Tyto komponenty – od Příslušenství k lokátoru nulových bodů to Řada stopek pro rychlou výměnu nástrojů – tvoří mechanickou páteř opakovatelného nastavení.

Průmyslová data naznačují, že nesprávně umístěné obrobky tvoří téměř 30 % všech rozměrových odchylek při operacích s více osami. Kromě toho mohou chyby ručního zarovnání přidat až 15 minut na jedno nastavení, což při výrobě s velkým množstvím směsi vede ke značné ztrátě propustnosti. Tento článek překračuje rámec teorie, aby prozkoumal kvantifikovatelné výhody systematického lokalizace řešení, prozkoumal technické zdůvodnění, výkonnostní metriky a postupy údržby, které oddělují světové obráběcí buňky od ostatních.

Příslušenství k lokátoru nulových bodů: Základ opakovatelného nastavení

Jádrem moderní strategie držení zaměstnanců, Příslušenství k lokátoru nulových bodů poskytují mechanický základ, který zůstává neměnný v různých nastaveních. Na rozdíl od konvenčních svěráků nebo upínacích desek používají systémy s nulovým bodem přesně broušené polohovací kolíky a vytahovací mechanismy, které zabírají s pouzdry pomocné desky. Tato konstrukce zajišťuje, že se každá paleta nebo přípravek vrátí do přesně stejné polohy v rámci mikronů, a to i po opakovaných změnách.

Studie 150 obráběcích center během dvouletého období odhalila, že zařízení využívající nulové umístění snížila zmetkovitost související s nastavením v průměru o 42 %. Ještě výmluvnější je, že standardní odchylka polohové přesnosti se zlepšila z ±0,025 mm na ±0,006 mm při přechodu z ručního hledání hran na odkazování nulového bodu. Ekonomický dopad je okamžitý: méně předělávek, rychlejší změny a schopnost provozovat bezobslužnou výrobu s jistotou.

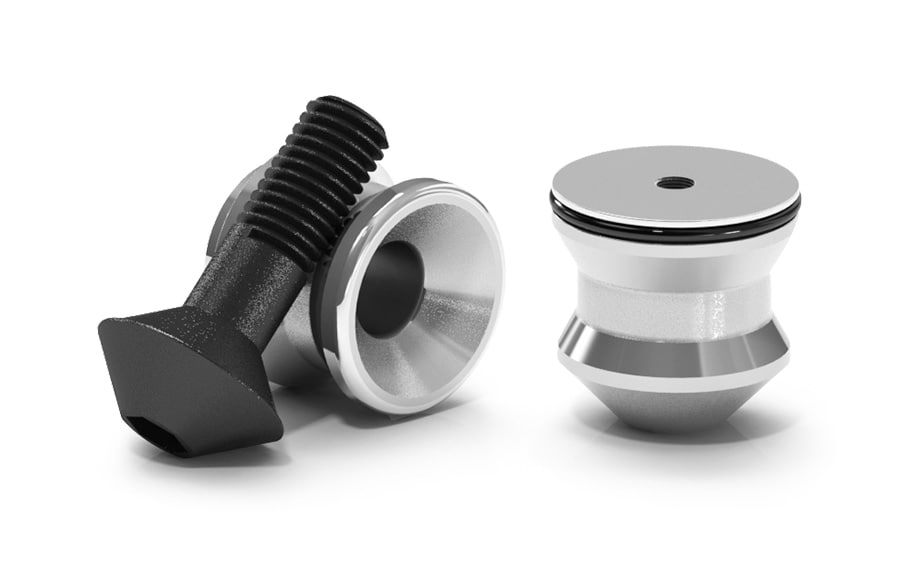

Mezi klíčové komponenty v této kategorii patří stahovací kolíky (nebo "tahací hřebíky"), polohovací pouzdra a pružinové plunžry. Geometrie tažného čepu přímo ovlivňuje přenos upínací síly a opakovatelnost. Pro aplikace s vysokým točivým momentem poskytuje čep s hrubou roztečí s tvrzeným ocelovým pouzdrem vynikající odolnost proti mikropohybům vyvolaným vibracemi. Mezitím ustavovací pouzdra fungují jako rozhraní odolná proti opotřebení, která lze vyměnit bez opětovného opracování pomocné desky, což zajišťuje dlouhodobou efektivitu nákladů.

Ruční lokalizační zařízení: Přesnost bez složitosti

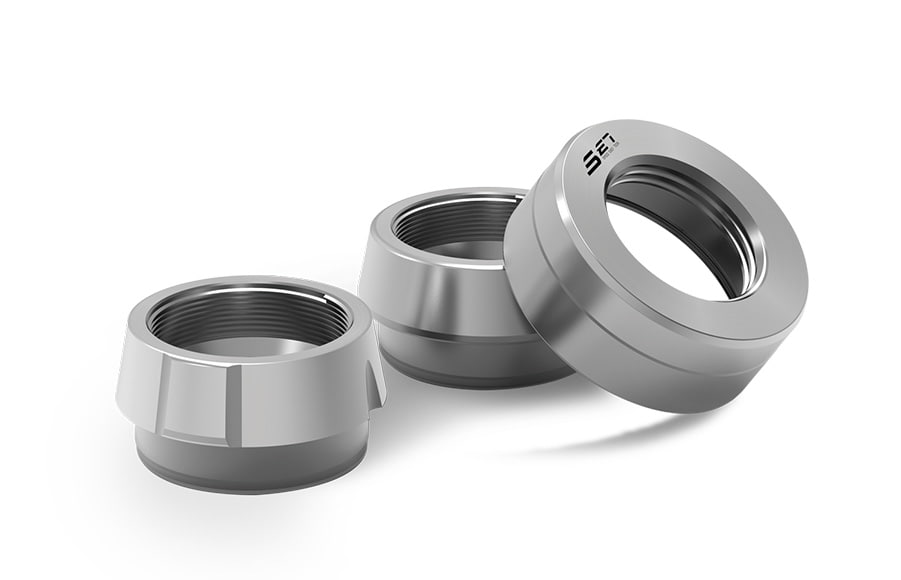

Zatímco ve velkosériové výrobě dominují automatizované systémy, Ruční lokalizační zařízení zůstává základním nástrojem pro dílny, oddělení výzkumu a vývoje a operace údržby. Tato zařízení zahrnují vyhledávače hran, koaxiální indikátory a číselníkové indikátory s magnetickými základnami. Jejich primární funkcí je vytvořit souřadnicový systém obrobku vzhledem k vřetenu stroje, proces známý jako „hledání hran“ nebo „centrování“.

Moderní ruční lokalizační zařízení obsahují mechanické nebo elektronické zesílení pro zajištění rozlišení až 0,001 mm. Například pákový indikátor s rozsahem měření 1,5 mm dokáže detekovat úhlovou odchylku svítidla již od 0,02 stupně. Když jsou tyto nástroje spárovány s přesnou pozemní referenční plochou, umožňují operátorům dosáhnout přesnosti vyrovnání, která konkuruje některým poloautomatickým systémům.

Manuální lokalizační zařízení však nejsou bez omezení. Technika obsluhy, okolní teplota a povrchová úprava obrobku, to vše ovlivňuje konečný odečet. Průzkum mezi 200 strojníky zjistil, že zkušení operátoři používající ruční vyhledávač hran mohou dosáhnout Cpk 1,33 při toleranci ±0,02 mm, zatímco začínající operátoři obvykle klesnou pod 1,0. To podtrhuje potřebu strukturovaného školení a tam, kde je to možné, integrace systémů s nulovým bodem, aby se snížila variabilita způsobená člověkem.

Série rychlovýměnných stopek: Přemosťovací vřeteno a nástroj

The Řada stopek pro rychlou výměnu nástrojů představuje změnu paradigmatu ve správě nástrojů. Na rozdíl od tradičních masivních stopek, které k zajištění vyžadují klíč a značný krouticí moment, používají rychlovýměnné systémy kulový zámek, kleštinu nebo hydraulický mechanismus, který umožňuje výměnu nástroje za méně než 10 sekund. Tato řada je zvláště důležitá pro vysokorychlostní obrábění (HSM) a operace s více revolverovými hlavami, kde doba výměny nástroje přímo ovlivňuje dobu cyklu.

Údaje z 12měsíčního zkušebního provozu na 50 obráběcích centrech ukazují, že rychlovýměnné stopky zkracují dobu výměny nástroje v průměru o 68 %, ze 4,5 minuty na 1,4 minuty na nástroj. Ještě důležitější je, že přesnost házení těchto stopek je zachována v rozmezí 0,005 mm na řezné hraně, což je srovnatelné s držáky usazenými za tepla, ale bez potřeby indukčního ohřevu. Díky této kombinaci rychlosti a přesnosti jsou ideální pro hrubovací i dokončovací operace.

Srovnávací analýza: Lokalizace vs. příslušenství pro vyrovnání

I když se příslušenství pro umístění a vyrovnání často používá zaměnitelně, slouží odlišným účelům. Lokalizační zařízení (jako jsou lokátory nulových bodů a ruční vyhledávače hran) určují polohu obrobku vzhledem k souřadnicovému systému stroje. Vyrovnávací příslušenství (včetně stopek nástrojů a rozhraní vřetena) zajišťuje, že řezný nástroj je souosý s osou vřetena a že dráha nástroje probíhá bez házení.

Z praktického hlediska závisí výběr mezi těmito systémy na objemu výroby a požadavcích na toleranci. Maloobjemové obchody s velkým objemem (HMLV) výrazně těží z lokátorů nulových bodů a rychlovýměnných stopek, protože minimalizují režii seřizování. Naopak ruční polohovací zařízení zůstávají nepostradatelná pro jednorázové prototypy a údržbářské práce, kde flexibilita převažuje nad rychlostí.

Přesnost vyrovnání: Rozhraní vřetena a nastavení nástroje

Rozhraní vřetena – ať už BT, HSK nebo CAPTO – funguje jako kritické spojení mezi strojem a nástrojem. Jakékoli házení nebo nesouosost na tomto rozhraní se na břitu zvětší, což vede k předčasnému opotřebení nástroje a špatné kvalitě povrchu. Pokročilé polohovací příslušenství nyní zahrnuje aktivní tlumení a tepelnou kompenzaci, aby se těmto efektům zabránilo.

Zařízení pro ustavování nástrojů, jako jsou off-line předseřizovací přístroje a sondy ve stroji, doplňují toto příslušenství měřením délky a průměru nástroje před vstupem do řezu. Při integraci s rychlovýměnnou stopkou a systémem upínání obrobku s nulovým bodem se celý procesní řetězec – od nakládání obrobku po záběr nástroje – stává deterministickým. To je základ obrábění „správně na první část“, kde je prakticky eliminována potřeba iterativních úprav.

Porovnání radaru: Výkonnostní rozměry lokalizačních systémů

Údržba upínání obrobků a součásti modulárních přípravků

Životnost jakéhokoli polohovacího nebo vyrovnávacího příslušenství závisí na správné údržbě. Nečistoty, jako jsou třísky, zbytky chladicí kapaliny a mikroskopické částice opotřebení, mohou ohrozit záběr polohovacího kolíku a kontakt kužele stopky. Ukázněný režim čištění s použitím neabrazivních rozpouštědel a pravidelné ověřování pomocí testovacího indikátoru je nesmlouvavé.

Modulární součásti přípravků – včetně nálitků, úhlových desek a pomocných desek – rozšiřují užitečnost systémů s nulovým bodem. Díky standardizaci geometrie rozhraní umožňují tyto komponenty jedinému stroji pojmout širokou škálu rodin dílů bez vyhrazeného upínání. Během pětiletého období může modulární přístup snížit náklady na přípravky až o 40 % ve srovnání s řešeními vyrobenými na zakázku a zároveň zkrátit dodací lhůty pro uvedení nových produktů.
