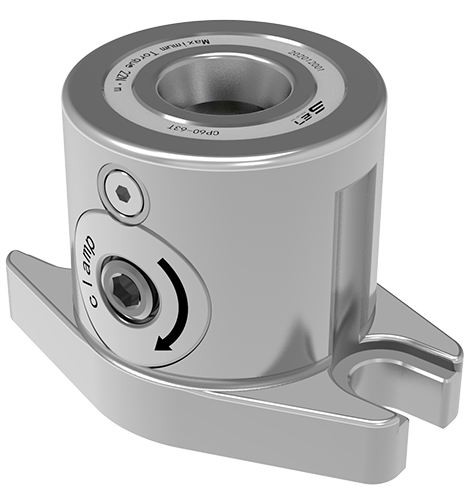

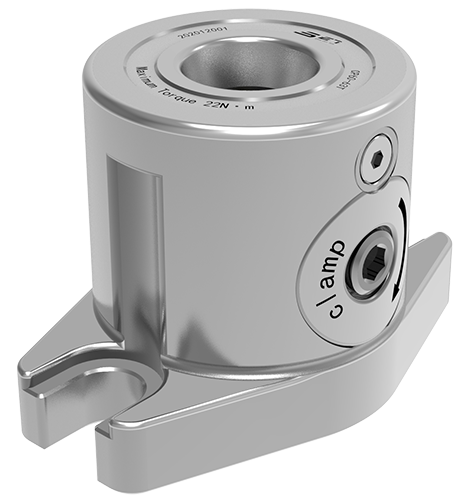

Její materiál je tvrzená nerezová ocel. Lze jej odemknout a uplatňovat manuálním provozem.
Opakující přesnost polohování ＜ 0,005 mm. Upínací síla jediného lokátoru je 8 kN. Jeho přípustný upevňovací moment je 8nm.

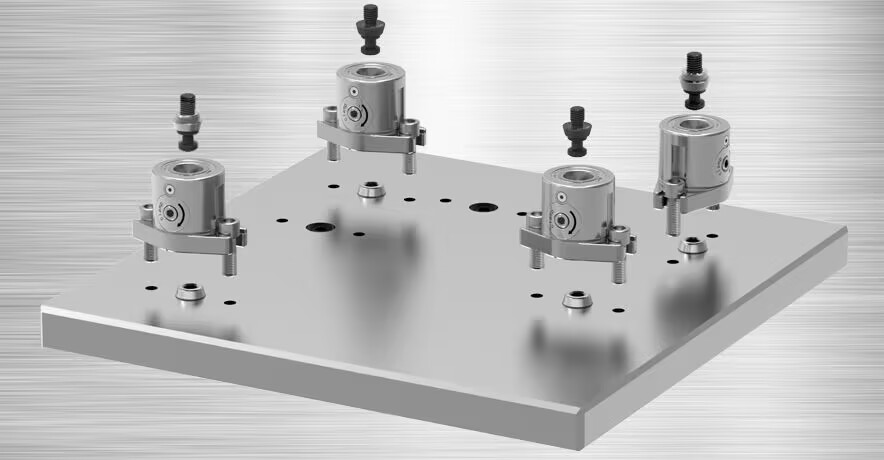

Platí se na pole obráběcích a montáže. Je vhodný pro rychlé nastavení provozního režimu středové vzdálenosti lokátoru.
Lze jej odemknout a uplatňovat manuálním provozem;
Opakovaná přesnost polohování ＜ 0,005 mm;
Platí se na pole obráběcích a montáže;
Materiál: tvrzená nerezová ocel;
Má vysokou upínací sílu;
Je vhodný pro rychlé nastavení provozního režimu středové vzdálenosti lokátoru.
| Číslo dimenze | Metoda odemknutí | Upínací síla (KN) | Přípustný upevňovací moment (NM) | Hmotnost (kg) |
|---|---|---|---|---|
| CP40-40T | Manuální provoz | 8 | 8 | 0.8 |
| CP60-63T | Manuální provoz | 15 | 22 | 1.4 |
| CP80-80T | Manuální provoz | 25 | 50 | 3.3 |

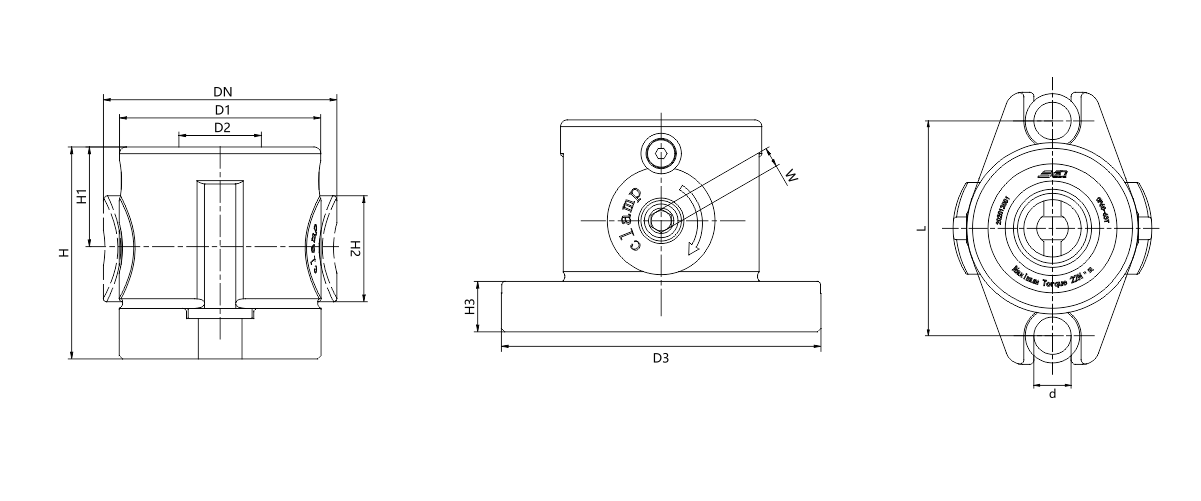

| Číslo dimenze | Dn | D1 | Ød2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
