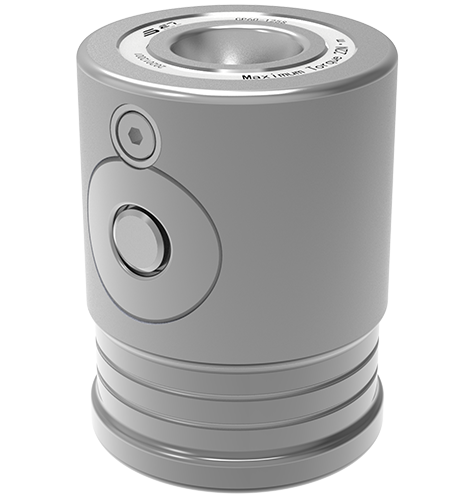

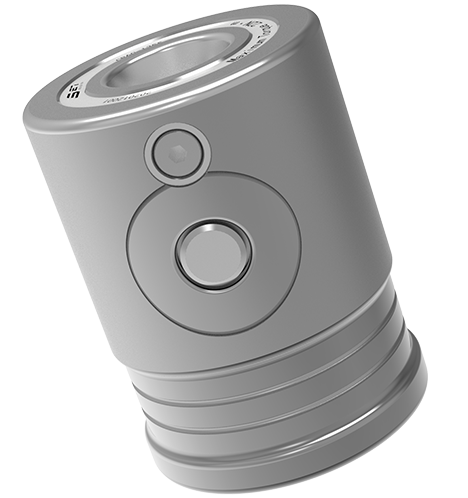

Její materiál je tvrzená nerezová ocel. Lze jej odemknout a uplatňovat manuálním provozem.
Opakující přesnost polohování ＜ 0,005 mm. Upínací síla jediného lokátoru je 8 kN. Jeho přípustný upevňovací moment je 8nm.
Platí se na pole obráběcích a montáže. Je vhodný pro rychlé nastavení provozního režimu středové vzdálenosti lokátoru.
Lze jej odemknout a uplatňovat manuálním provozem;
Opakovaná přesnost polohování ＜ 0,005 mm;
Platí se na pole obráběcích a montáže;
Materiál: tvrzená nerezová ocel;
Má vysokou upínací sílu;
Je vhodný pro rychlé nastavení provozního režimu středové vzdálenosti lokátoru.
| Číslo dimenze | Metoda odemknutí | Upínací síla (KN) | Přípustný upevňovací moment (NM) | Hmotnost (kg) |
|---|---|---|---|---|
| CP40-50S | Manuální provoz | 8 | 8 | 0.5 |
| CP60-80S | Manuální provoz | 15 | 22 | 1.6 |
| CP80-100S | Manuální provoz | 25 | 50 | 3.8 |

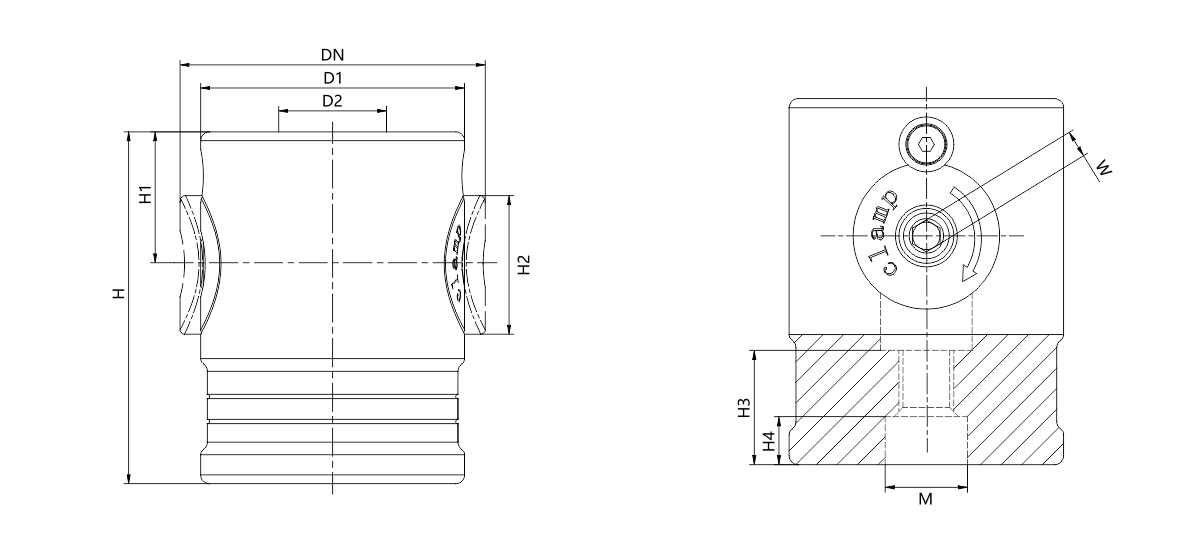

| Číslo dimenze | Dn | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
