Nízká míra využití zařízení a dlouhá doba seřizování obrobku na 5osých obráběcích strojích? Rychloupínací nástroj s nulovým bodem zcela eliminuje problém neefektivního nastavení nástroje.

Úvod

High-end 5osé obrábění zařízení se stalo staardní infrastrukturou napříč přesná forma , letectví a kosmonautiky , nové energetické vozidlo , 3C přesná součástka , odvětví výroby hydraulických ventilů a automatizace. Více továren masivně investuje do prémií 5osé obrábění centers , stroje s naklápěcím otočným stolem a 5osá soustružnická zařízení pro zvýšení výrobní kapacity. Přetrvává však rozšířený problém v tomto odvětví: mnoho vysoce hodnotných 5osé obráběcí stroje nedosahují očekávané propustnosti, výnosů a ziskových marží.

Na skutečných výrobních podlahách statistiky ukazují, že efektivní doba obrábění kovů 5osé stroje je často méně než 40 % celkové provozní doby. Přes 60 % prostojů strojů zabírají operace bez přidané hodnoty, včetně ručních centrování , hledání hran a nastavení nástroje , montáž a demontáž přípravku, kalibrace vztažného bodu obrobku a šarže změna výroby .

Jak se moderní výroba posouvá směrem k víceodrůdové, malosériové, s krátkou dodací lhůtou objednávkových modelů, omezení tradičních pracovních postupů obrábění jsou stále výraznější. Dlouhé nastavovací cykly vedou k častému pohotovostnímu režimu stroje; opakované upnutí komplexu polyedrické části generuje kumulativní chyba upnutí což způsobuje rozměrovou odchylku a špatnou povrchovou úpravu; kvalita obrábění je příliš závislá na zkušenostech zkušeného operátora, což vede k nestabilní konzistenci dávek a vysokému riziku zmetkovitosti.

Většina výrobců přehlíží kritický fakt: maximální produktivitu 5osé zařízení není určen pouze výkonem hardwaru stroje, ale podporou systém upínání obrobku . Bez opakovaných upgradů procesů upínání a polohování nemohou ani špičkové 5osé stroje dosáhnout svého navrženého potenciálu přesnosti a efektivity. Jako staardizované a vyspělé řešení, rychloupínací systém nulového bodu efektivně řeší pomalé nastavení, nestabilní datum a nízké využití stroje , který se stává základním upgradem pro přesné továrny, aby se zlepšily Celková efektivita zařízení (OEE) a snížit hromadný šrot sazby.

1. Hlavní body bolesti tradičního upevnění v 5osé výrobě

Konvenční zpracování spoléhající na lavicové svěráky a vlastní vyhrazená svítidla jsou navržena pro tradiční scénáře hromadné výroby a nemohou se přizpůsobit proudu flexibilní výroba požadavky. Hlavní nevýhody jsou shrnuty takto:

1.1 Prodloužené nastavení přechodu omezuje efektivní produktivitu

Tradiční pracovní postupy vyžadují opakované ruční polohování, kalibrace souřadnicového systému a kompenzace korekce nástroje pro každou výměnu obrobku, přepínání šarží a přepracování dílů. Jediný čas nastavení pro složité nepravidelnosti 5osé díly často přesahuje 30 minut. Časté odstávky za účelem ladění výrazně zkracují efektivní dobu řezání a snižují celkovou provozní efektivitu dílny.

1.2 Opakované upnutí způsobuje kumulativní ztrátu přesnosti

Největší výhodou 5osé obrábění je jednorázové upnutí pro víceplošné zpracování vazeb. Tradiční přípravky však vyžadují opakovanou demontáž a přemístění. Přenos obrobku mezi zařízením a Souřadnicový měřicí stroj (CMM) přepracování vede k průběžnému datum offset, což má za následek mimotoleranční geometrickou a polohovou přesnost. To způsobuje obrovské ekonomické ztráty pro vysokou hodnotu letectví a kosmonautiky components a přesné formy.

1.3 Vlastní příslušenství přináší vysoké náklady a nízkou univerzálnost

Aby byly splněny různé výrobní potřeby, továrny musí přizpůsobit exkluzivní přípravky pro různé obrobky, což přináší vysoké pořizovací náklady, velkou obsazenost skladů a nízkou míru opětovného použití. Zakázkové přípravky se nemohou rychle přizpůsobit opakovaným objednávkám nových produktů, což představuje významnou překážku pro flexibilní výrobu.

1.4 Vysoká závislost na manuální zkušenosti brání staardizaci

Tradiční polohování a nastavení nástroje zcela závisí na odbornosti obsluhy. Nové cykly školení zaměstnanců jsou dlouhé a rozměry a kvalita produktů během předávání směn značně kolísají. Stabilita výroby je pevně svázána s vedoucími techniky, což znemožňuje staardizovanou a replikovatelnou hromadnou výrobu.

2. Rychlé upínání obrobku s nulovým bodem: Staardizované 5osé obráběcí řešení

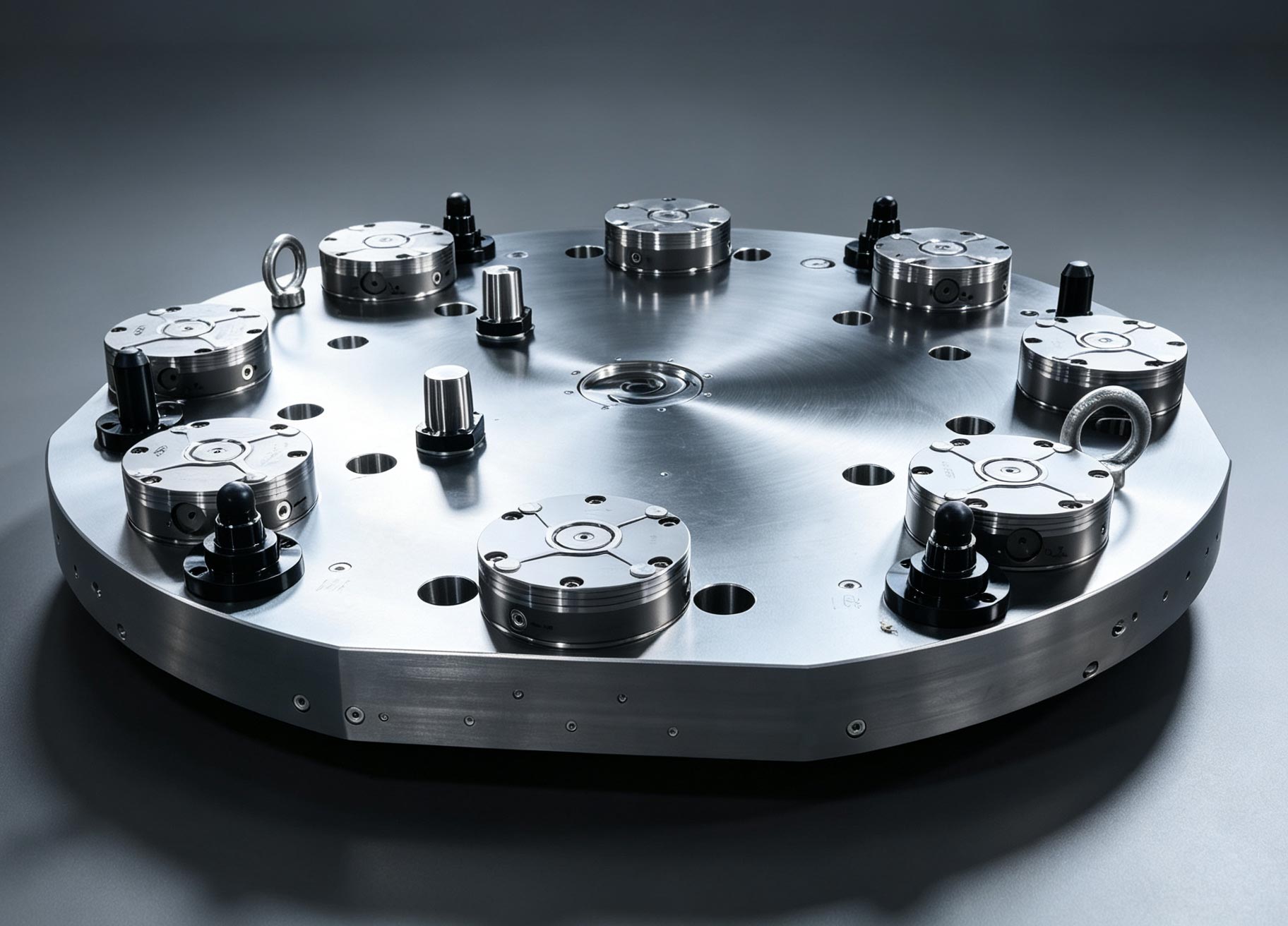

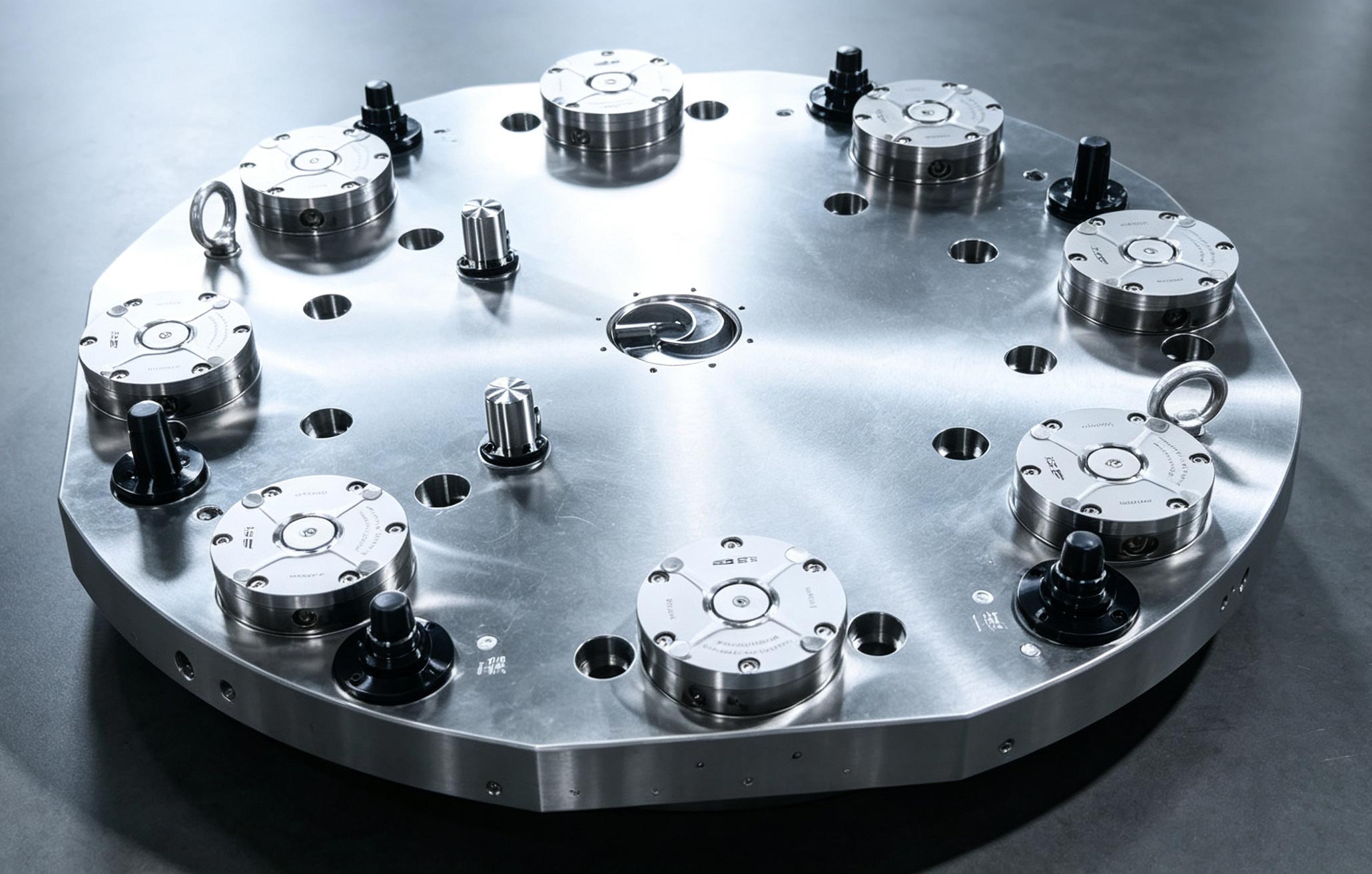

The systém rychlé výměny nulového bodu přijímá technickou architekturu staardizované umístění základových desek a vysokou přesností stahovací knoflíky , budování jednotného a pevného procesu datum . Realizuje integrované offline přednastavení obrobků, přípravků a palety , které zásadně řeší problémy v průmyslu, jako je obtížné nastavování nástrojů, pomalé přestavování, chaotické polohování a nestabilní přesnost, a plně odpovídá vysoce přesným, vysoce účinným a flexibilním výrobním charakteristikám moderních 5osých dílen.

2.1 Rychlý přechod druhé úrovně, významné zlepšení OEE stroje

Systém zcela reformuje tradiční režim ladění na počítači. Všechny předvýrobní práce včetně upnutí obrobku, nastavení nástroje a kontroly lze provádět nezávisle offline přednastavené stanice . Po přednastavení paleta je na svém místě, polohování a zamykání lze dokončit za 3–5 sekund bez opakovaného hledání hran, kalibrace souřadnic a kompenzace parametrů.

Pro scénáře vysokofrekvenčních změn ve formách, nové energetice a leteckém průmyslu toto řešení zkracuje dobu ladění jedné dávky ze 2–4 hodin na 10 minut. Celková využití stroje a OEE 5osých zařízení se stabilně zvyšují o 25 %–35 %. Paralelní režim řezání na stroji a offline přednastavení eliminuje volnoběh vřetena a realizuje kontinuální a efektivní výrobu.

2.2 Unified Full-Process Date, Eliminace kumulativních chyb obrábění

The rychloupínací systém nulového bodu sjednocuje datum návrhu , upínací vztažný bod a kontrolní datum . Obrobky se staardními paletami lze mezi sebou bez problémů přenášet 5osé obrábění centers , horizontálních obráběcích center , Elektroerozivní obrábění (EDM) vybavení a CMM zařízení s nulovou polohovou odchylkou v průběhu celého procesu.

In Řezání spojené s B/C osou naklápěcích rotačních 5osých strojů, přesná kuželová polohovací struktura odolává vícesměrným řezným nárazům a zabraňuje vibracím. Vybaveno s plovoucí podpora modulů nulového bodu , účinně potlačuje upínací deformaci tenkostěnné díly z titanu a slitin hliníku .

Praktické dílenské ověření ukazuje, že celková míra zmetkovitosti je snížena o více než 70 % a míra kvalifikace šarže zůstává nad 98 %. Pro výrobu forem, sdílené substráty s nulovým bodem pro jádrové vložky , dutiny a diapozitivy podpora jedné svorky pětistranné obrábění , eliminuje opakované chyby upínání, zajišťuje stejnoměrné mezery ve formách a výrazně snižuje pracovní zátěž při leštění a přepracování po zpracování.

2.3 Modulární univerzální design, snížení nákladů na přípravky a podpora flexibilní výroby

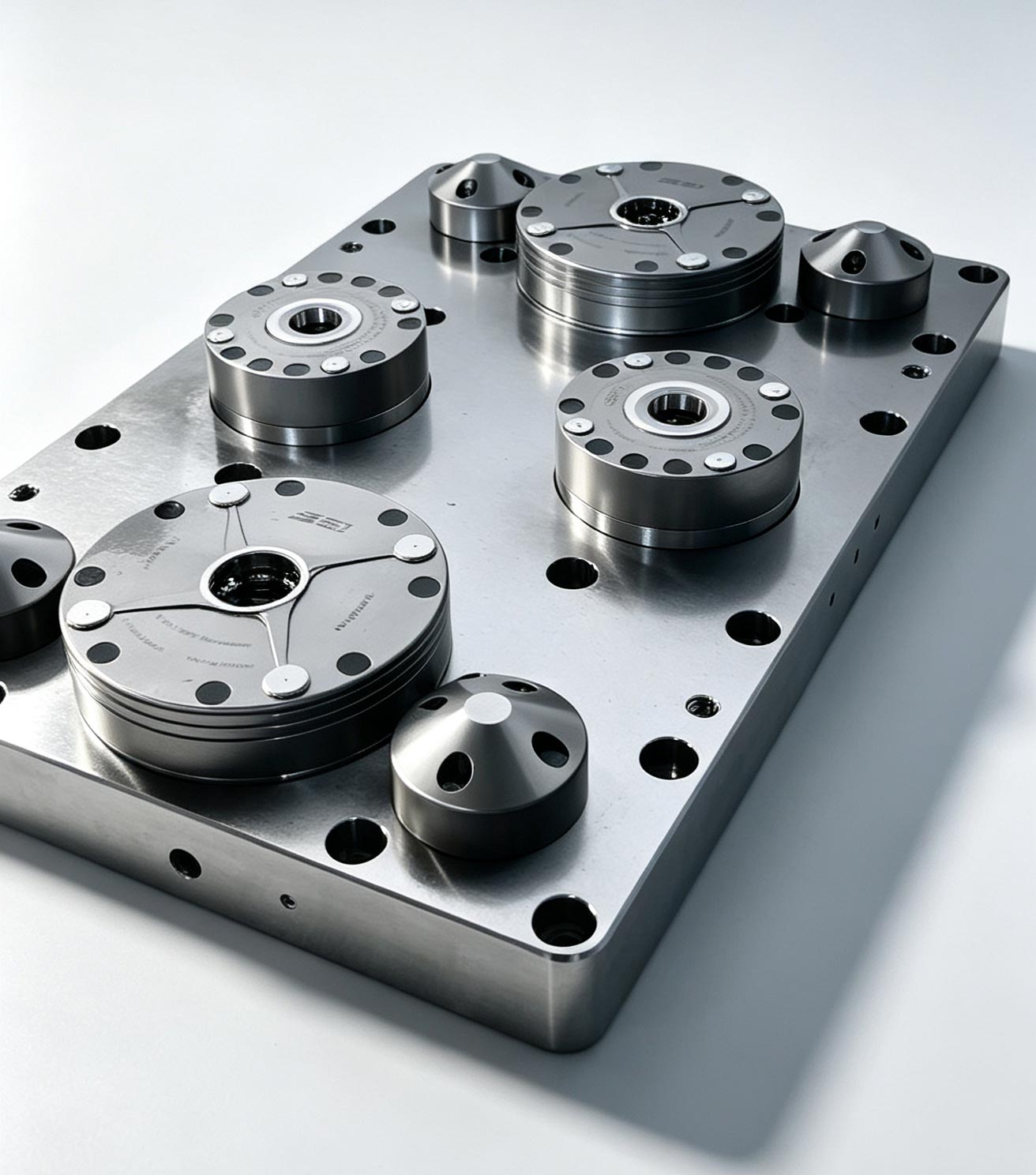

Standardizovaná struktura mřížky systém rychlé výměny nulového bodus je vysoce kompatibilní s lavicové svěráky , sinusové magnetické upínače a various custom tooling accessories. A single set of umístění základových desek může se přizpůsobit desítkám specifikací obrobků, čímž se vyhne opakovanému přizpůsobování exkluzivních přípravků pro nové produkty.

Pomocné příslušenství jako např stoupacích bloků a úhlové desky účinně zabránit rušení nástroje, splňující požadavky na zpracování hlubokodutinové formy , díly speciálního tvaru a miniaturní 3C přesná součástkas . Vysoké napětí hydraulické lokátory nulových bodů jsou vhodné pro těžký provoz větrné elektrárny a lodní komponenty , vyvažující ultra vysokou tuhost upnutí a efektivní přepínání.

Tento modulární design snižuje náklady na pořízení přípravku a skladové zásoby o více než 30 % a dokonale se přizpůsobuje flexibilní výrobě víceodrůdových zakázek se smíšeným tokem.

2.4 Standardizovat výrobní procesy, snižovat závislost na manuálních zkušenostech

Systém váže souřadnicové systémy obrobku a parametry kompenzace nástroje na standardní palety pro trvalé opětovné použití. Operátoři nepotřebují profesionální dovednosti v oblasti polohování a nastavování nástrojů, což výrazně snižuje práh pro pooperační náklady a náklady na školení nového personálu.

Vestavěný základní čištění vzduchem a kontrola vzduchotěsnosti Funkce automaticky identifikují železné úlomky na polohovacích plochách a nekvalifikovaný stav upnutí, čímž se účinně vyvarují hromadný šrot způsobené lidskou nedbalostí. Zcela řeší výkyvy kvality způsobené rotací zaměstnanců a předáváním směn a realizuje standardizované, replikovatelné a stabilní 5osé pracovní postupy zpracování.

2.5 Rezervní automatizační rozhraní, podpora bezobslužné inteligentní výroby

Tradiční upínací konstrukce se nemohou rovnat automatizovanému nakládacímu a vykládacímu zařízení a stávají se klíčovou překážkou pro inteligentní modernizaci 5osých dílen. Standardizované stahovací šroub rozhraní systému nulového bodu se dokonale přizpůsobí robotické chapadla , automatické materiálové knihovny a transferové dráhy, realizující plně automatické přepínání palet.

Několik předem upravených palet může oběhnout a podávat materiály během noci směny bez obsluhy , podporující nepřetržité řezání 5osých strojů a maximalizaci výrobní kapacity v nočních směnách. Signál stavu upnutí lze mezitím připojit k řídicímu systému zařízení pro monitorování v reálném čase, což poskytuje solidní hardwarový základ pro továrny pro upgrade z jednostrojového zpracování na Flexibilní výrobní systém (FMS) .

3. Výhody průmyslové aplikace a implementace na místě

3.1 Výroba přesných forem

Široce použitelné pro vstřikovací formy , lisovací formy a tlakově lité formy pro 5osé dokončování a čištění rohů. Cyklus výměny formy se zkrátí ze 4 hodin na 15 minut. Jednotná vícedutinová datum polohování optimalizuje přesnost přizpůsobení forem, zkracuje dodací cykly a prodlužuje životnost formy.

3.2 Letecké přesné obrábění

Ideální pro vysoce přesné tenkostěnné díly jako např titanové konstrukční prvky , lopatky turbíny a satelitní držáky . Účinně řídí deformaci upnutí, zajišťuje nulovou odchylku vztažného bodu při přenosu mezi procesy, stabilně splňuje přesnost na úrovni mikronů standardy a snižuje ztráty zmetkovitosti vysoce hodnotných dílů.

3.3 Nové součásti energetických vozidel

Přizpůsobitelné pro smíšenou výrobu přihrádky na baterie , skříně motoru a skříně převodovky . Podporuje rychlé přepínání různých modelových obrobků, zdvojnásobuje výrobní kapacitu jedné linky a odpovídá charakteristikám rychlé iterace a malosériové vícesériové výroby nových energetických vozidel.

3.4 Přesné díly 3C & Micro

Kompaktní mini jednotky s nulovým bodem přizpůsobí se drobným obrobkům jako např AR příslušenství a komunikační dutiny . Zabraňují rušení nástroje, zajišťují vysoce konzistentní rozměrovou přesnost šarže a zlepšují celkovou míru kvalifikace produktu.

3.5 Obecné strojní a automatizační zařízení

Vhodné pro zpracování komponenty reduktoru , tělesa hydraulických ventilů a automatizační nástroje. Jedna sada zařízení s nulovým bodem pokrývá více specifikací produktů, snižuje nevyřízené zásoby přípravků a výrazně zlepšuje efektivitu doručení objednávek.

4. Závěr

Klíčová konkurence moderny 5osé obrábění již nespoléhá pouze na výkon hardwaru obráběcího stroje. Pro většinu továren je klíčem k překonání úzkého hrdla zisku odstranění neefektivních upínacích a polohovacích spojů a vybudování sady vysoce přesných, flexibilních a automatizovaných standardních upínacích systémů.

Jako základní podpůrné řešení pro 5osé inteligentní zpracování rychloupínací systém nulového bodu pomáhá podnikům dosáhnout komplexních upgradů ve čtyřech dimenzích:

• Zvýšení účinnosti : Odstraňte neplatné nastavení a čas na seřízení nástroje, výrazně se zlepší využití stroje a OEE;
• Stabilizace kvality : Sjednocení celého procesu datum benchmarky, eliminovat kumulativní chyby a stabilizovat výtěžnost dávkového zpracování;
• Snížení nákladů : Snižte náklady na pořízení upínacích přípravků, ztráty zmetků obrobků a náklady na manuální školení;
• Inteligentní zmocnění : Realizujte standardizovanou a bezobslužnou výrobu, rezervujte rozhraní pro následné modernizace inteligentních výrobních linek FMS.

Ve stále více konkurenčním odvětví přesného obrábění se iterativní modernizace upínacích procesů stala hlavním průlomem pro továrny, aby vybudovaly diferencovanou konkurenceschopnost v účinnosti, kvalitě a nákladech.
